Závitové zátky s metrickým a trubkovým závitem - ZZ

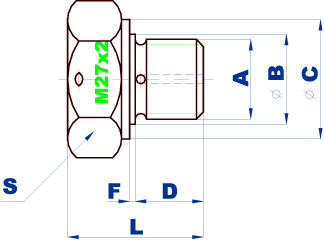

TYP | A | f B | f C | D | L | F | S | TĚSNĚNÍ Cu |
ZZM 20 | M 20x1,5 | 20 | 24 | 14 | 28 | 1 | 24 | 24 x 20 x 1,5 |
ZZM 27 | M 27x2 | 27 | 32 | 17 | 32 | 1,5 | 36 | 32 x 27 x 2 |
ZZG 34 | G 3/4" | 27 | 32 | 17 | 32 | 1,5 | 36 | 32 x 27 x 2 |
Použití: | Uzavření nepoužitých návarků a tlakových vývodů s metrickým nebo trubkovým závitem | |||||||
Pracovní tlak: | PN 63 | |||||||
Pracovní teplota: | - 20 až + 150 °C | |||||||
Materiál: | Uhlíková nelegovaná ocel, galvanicky zinkovaná | |||||||
Provedení: | Zátka je opatřena otvorem pro zaplombování, otvorem pro odtlakování a je označena druhem závitu | |||||||
Příklad objednání: | ZÁVITOVÁ ZÁTKA ZZM 27.0 (.0 - bez těsnění, .1 - s těsněním) | |||||||
Po dohodě možno dodat: | - s dokumentem kontroly dle ČSN EN 10204 - z jiného materiálu (korozivzdorná ocel atd.) |
