Regulační stanice plynu a plynové kotelny

Regulační stanice plynu

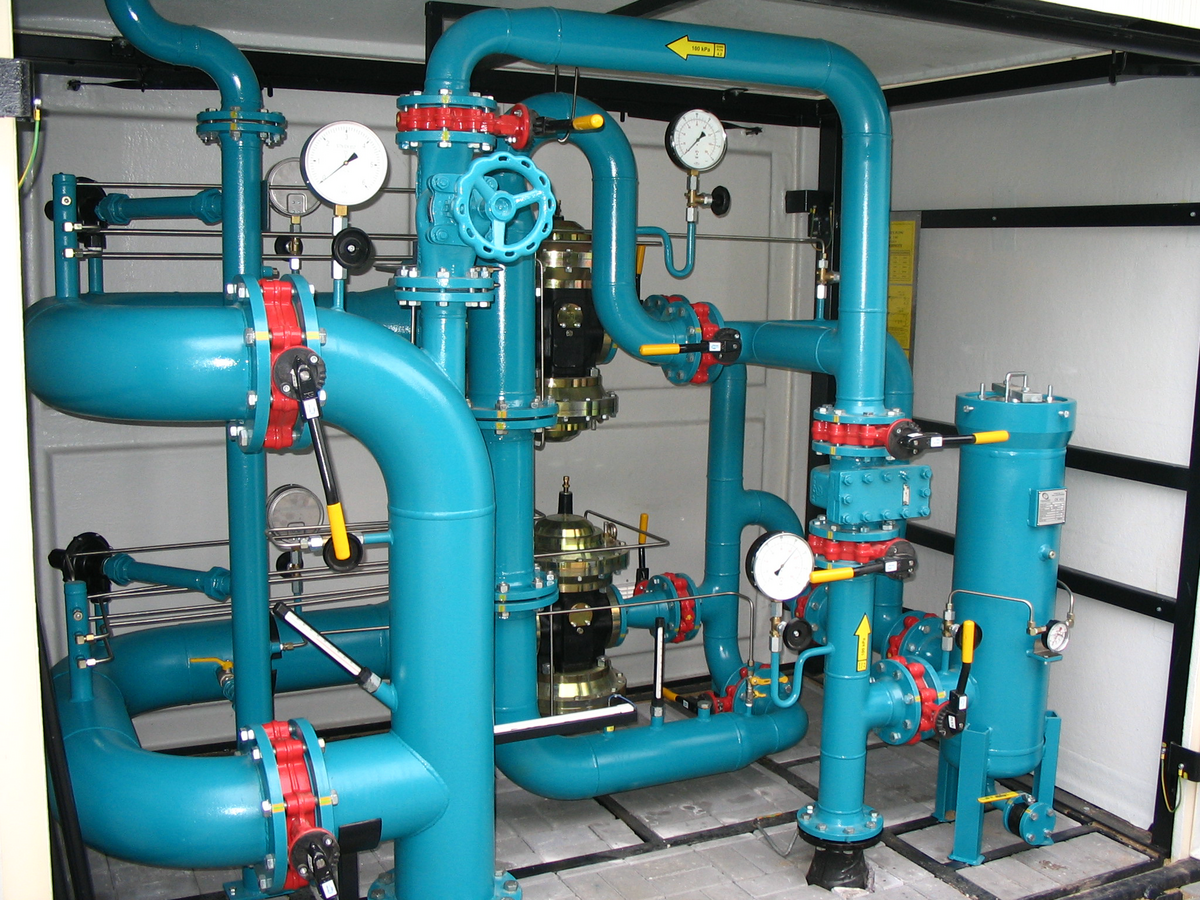

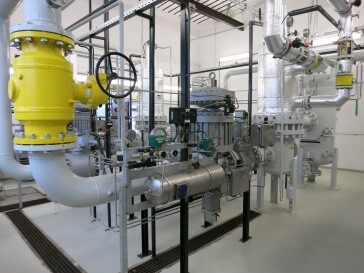

Naše společnost dodává regulační stanice plynu (RS) v celé šíři výkonů a tlakových stupňů podle potřeb zákazníka. Většina realizací je uskutečněna formou dodávek "na klíč".

Vlastními silami zabezpečujeme:

• Zpracování projektové dokumentace strojní části RS a zdroje tepla pro předehřev plynu.
• Zpracování projektové dokumentace elektrické části RS zahrnující elektrické rozváděče, silové rozvody nn, MaR, přenosy dat (telemetrie), automatizované systémy dálkového řízení provozu, hromosvody, uzemnění, pospojování a nn kabelovou přípojku.
• Výrobu a montáž technologie strojní a elektrické části RS do technologické skříně nebo budovy.
• Provedení předepsaných zkoušek.

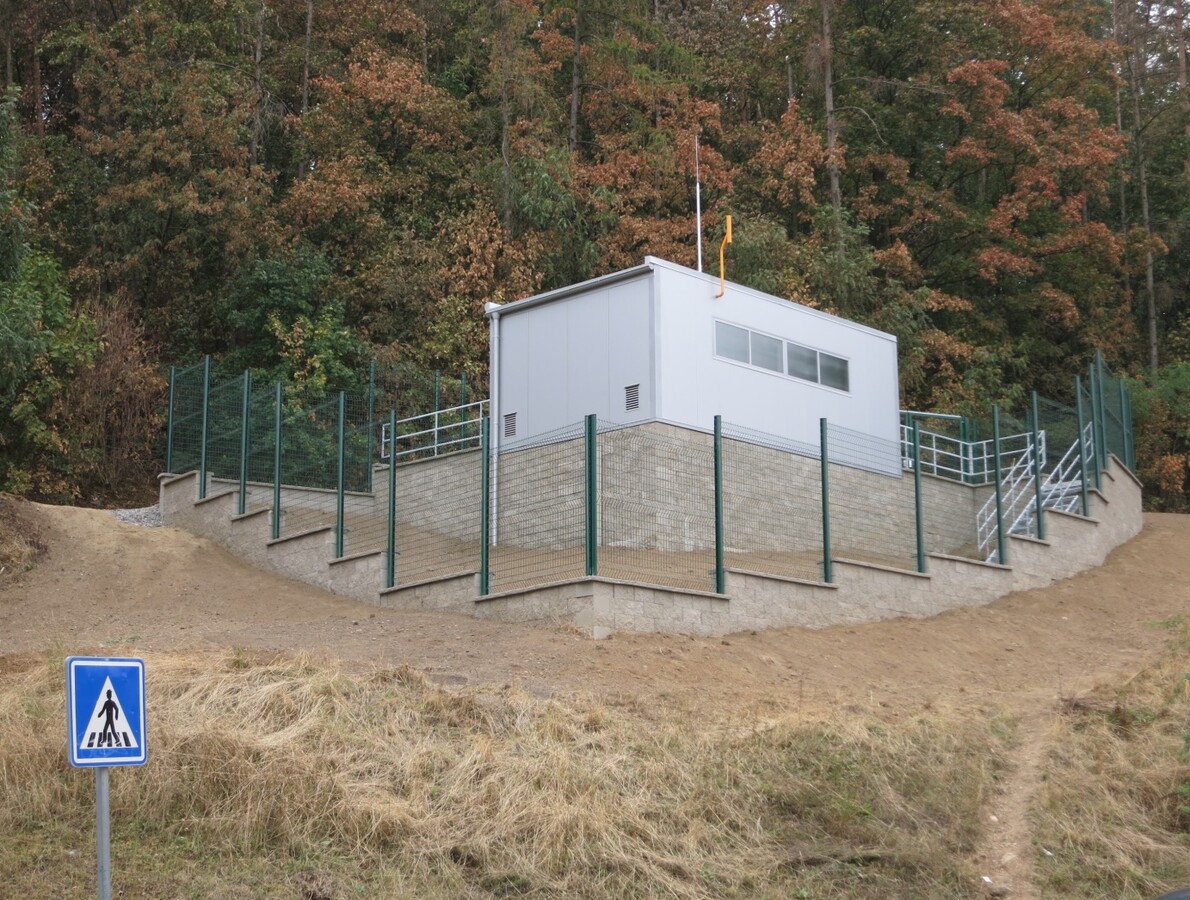

• Dodávku stavební části RS zahrnující opláštění nebo budovu, oplocení, zpevněné povrchy, terénní úpravy a příjezdové komunikace.
• Provedení předepsaných zkoušek strojní a elektrické části RS.
• Zaškolení obsluhy a uvedení do provozu.
• Provádění pravidelných kontrol RS.
• Provádění oprav a údržby RS.

Pro realizaci dodávek RS používáme námi vyráběné plynové filtry, elektrické předehřívače plynu, elektrické rozváděče a teplovodní výměníky o výkonových parametrech pro běžné RS používané v distribučních sítích plynárenských podniků nebo průmyslových odběratelů.



STRUČNÝ PŘEHLED DOSUD REALIZOVANÝCH RS NAŠÍ SPOLEČNOSTÍ:

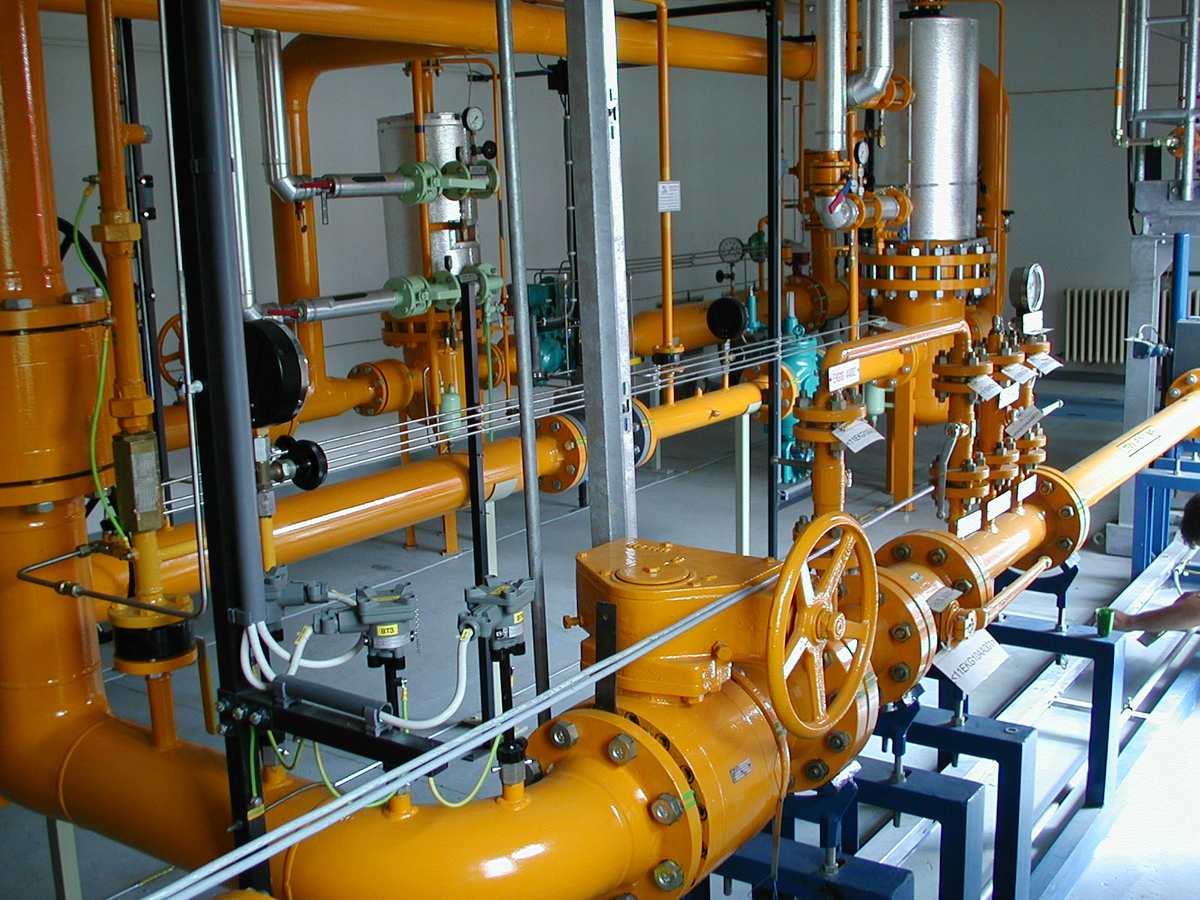

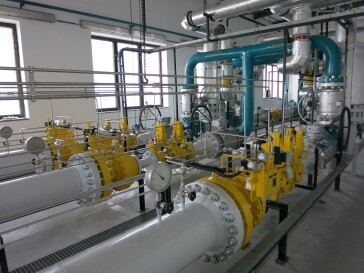

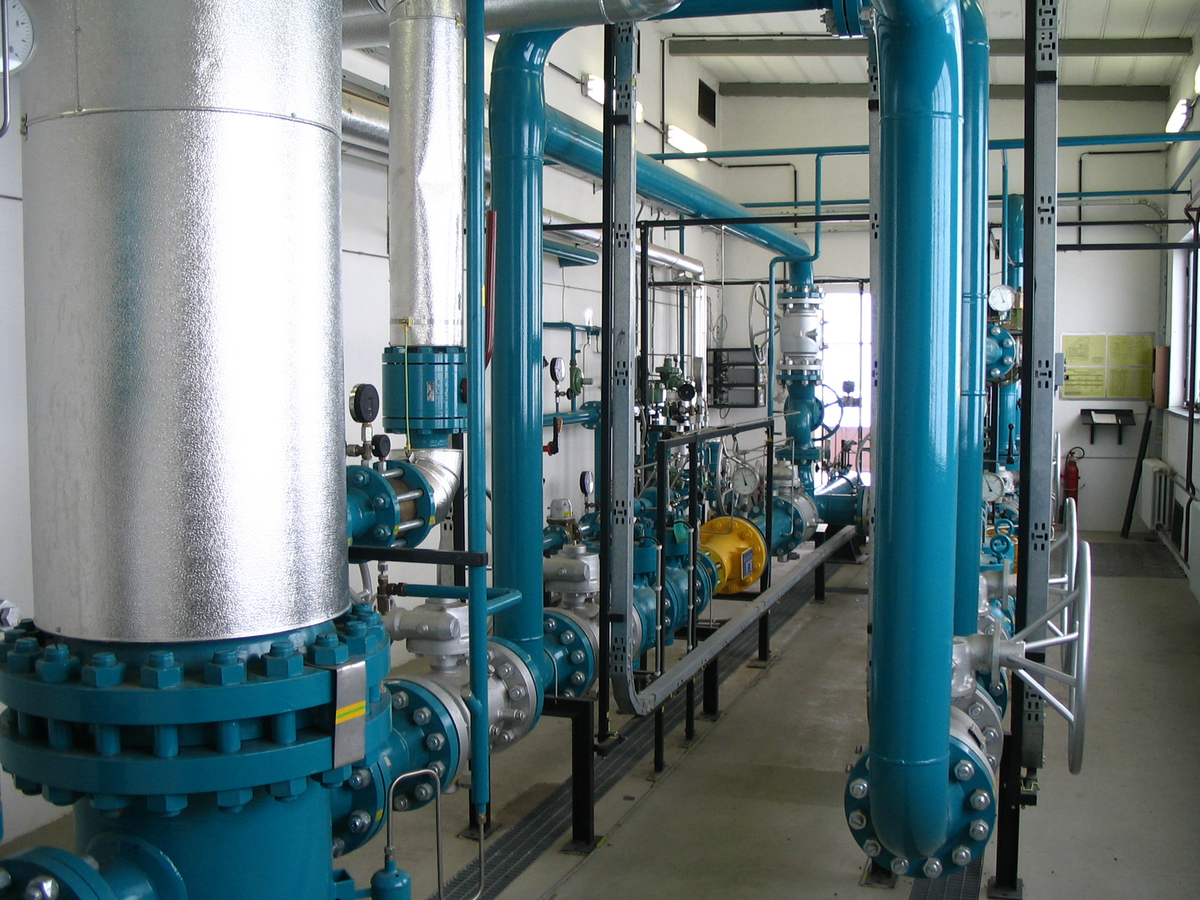

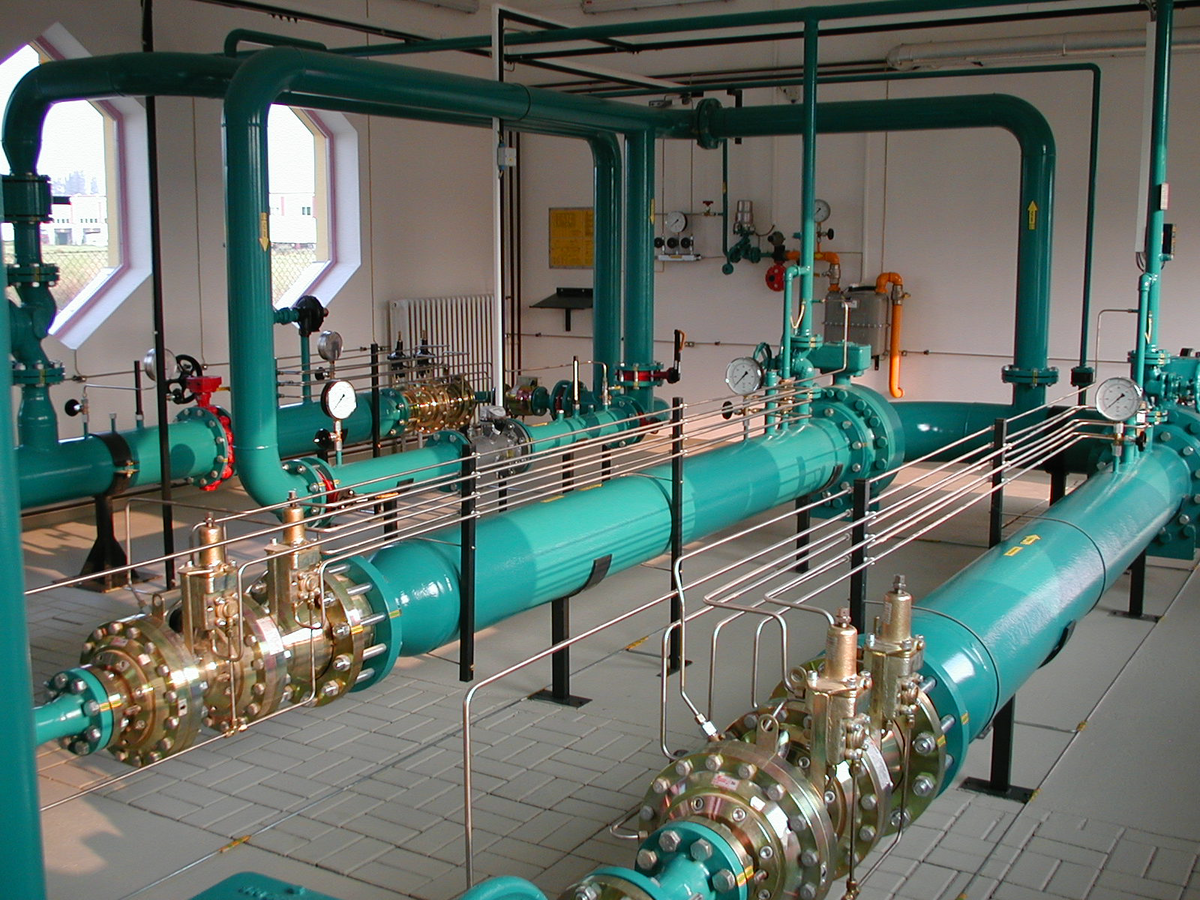

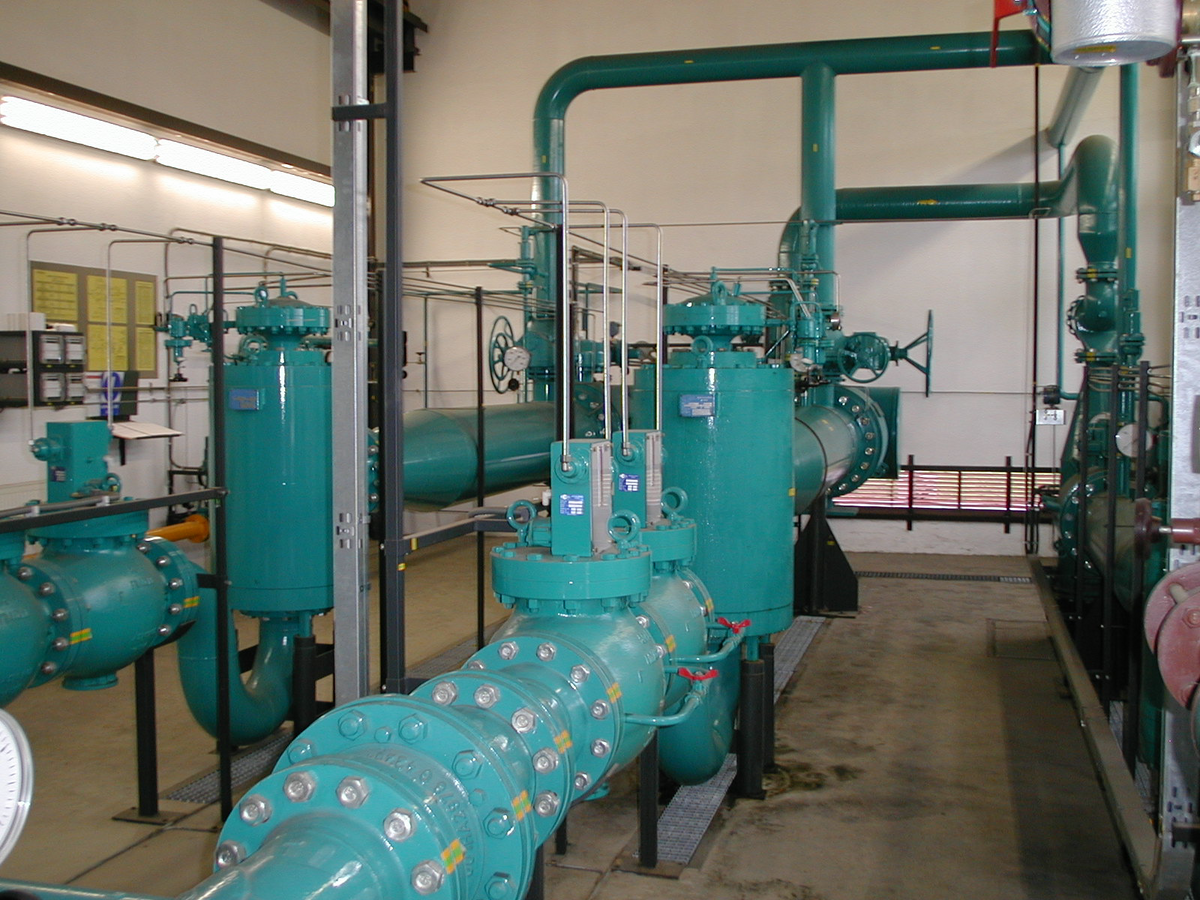

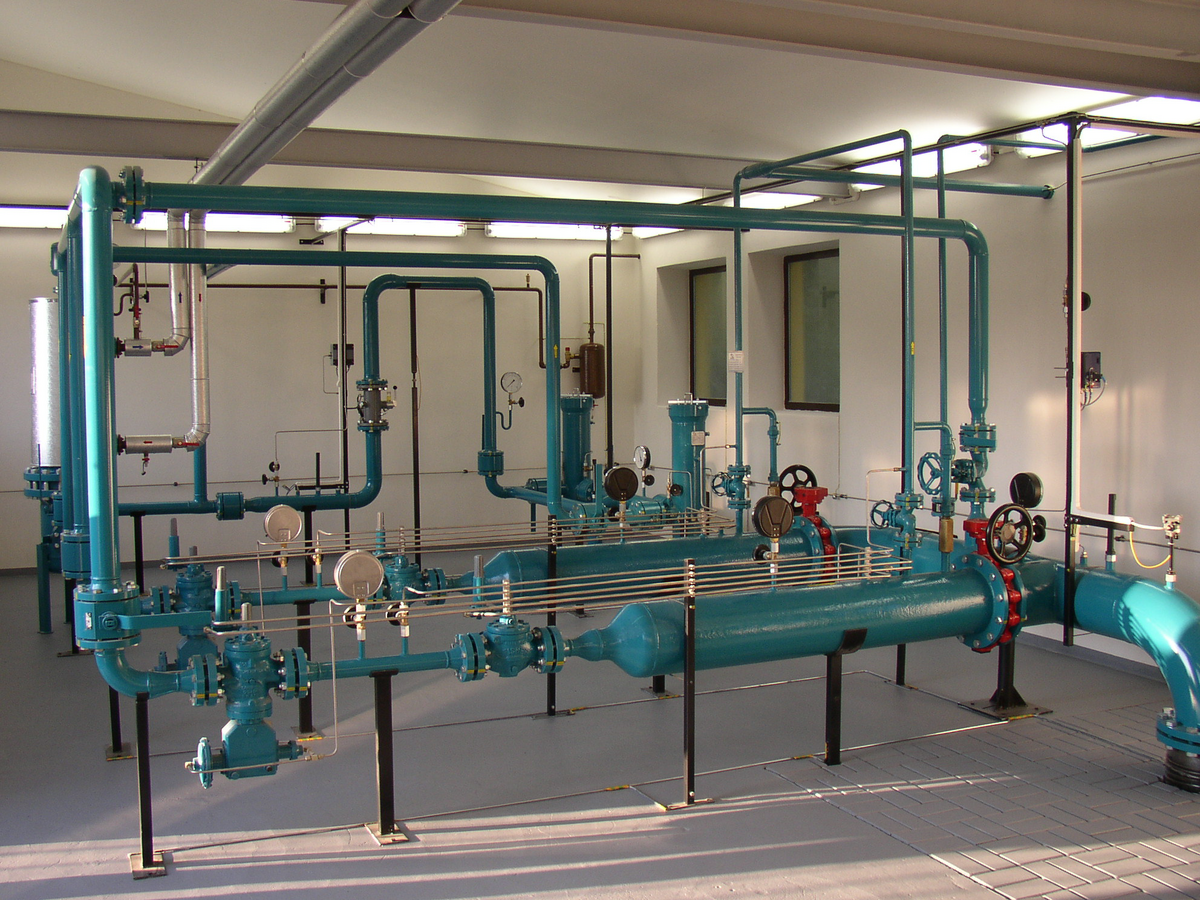

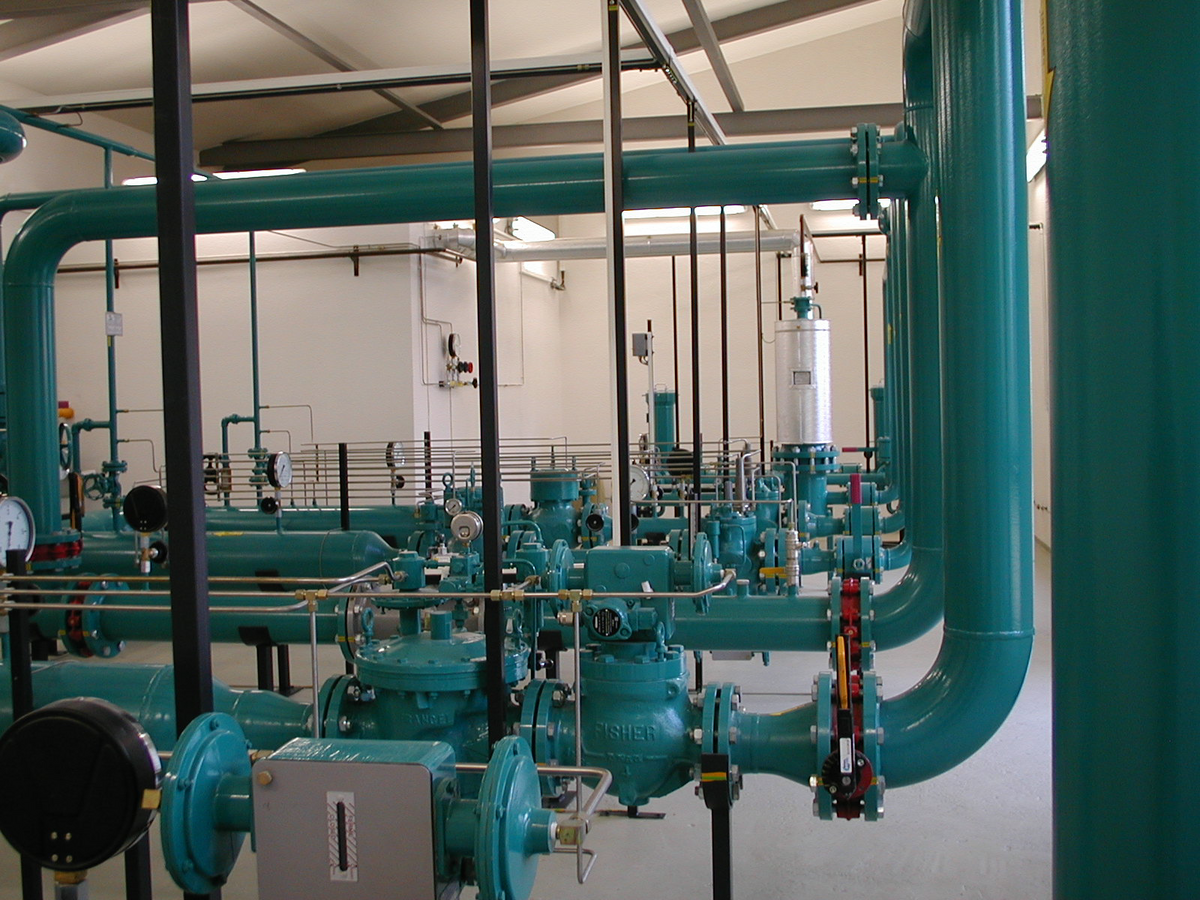

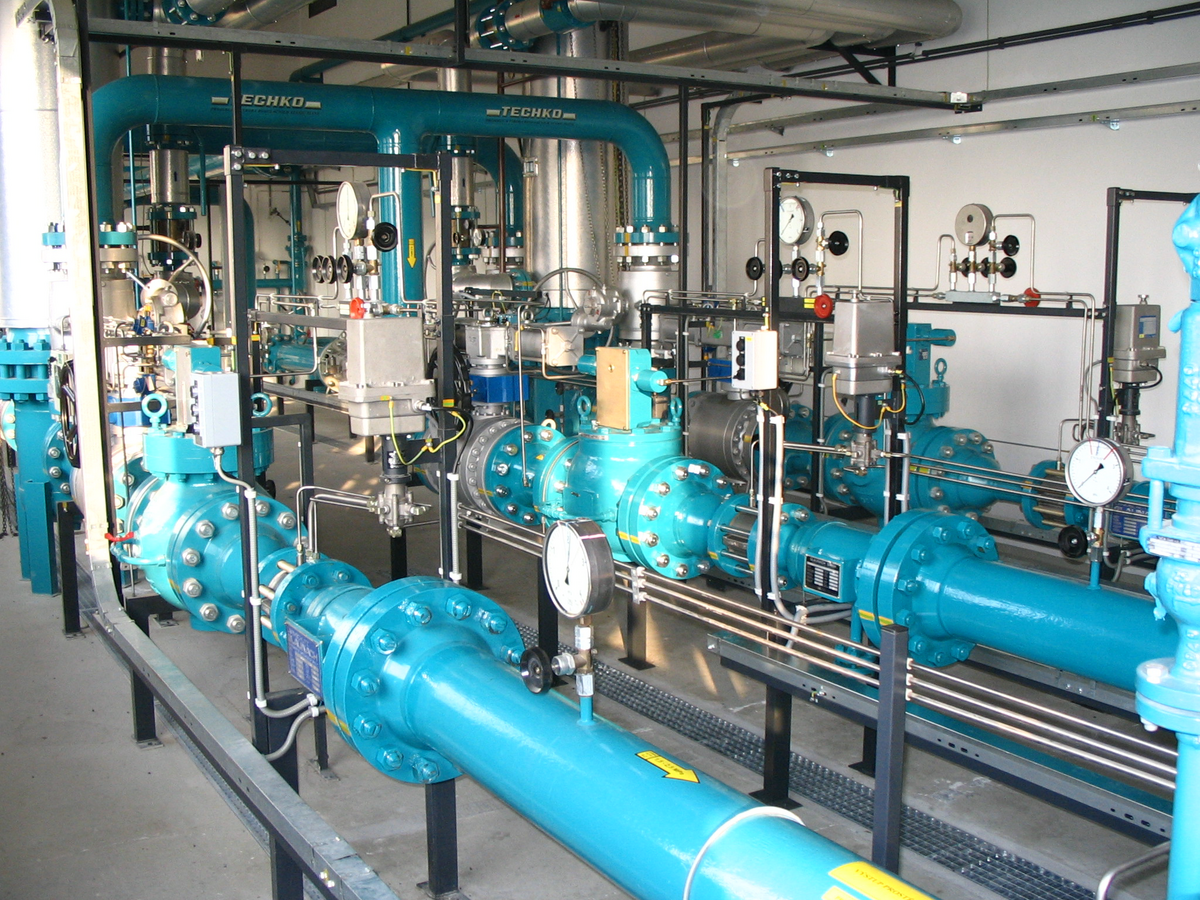

VVTL/VTL předregulační stanice (celkem 8 staveb):

Vstupní tlak plynu: 4,5 – 6,3 MPa

Výstupní tlak plynu: 1,7 – 2,5 MPa

Průtok plynu: 80 000 až 160 000 Nm³/h

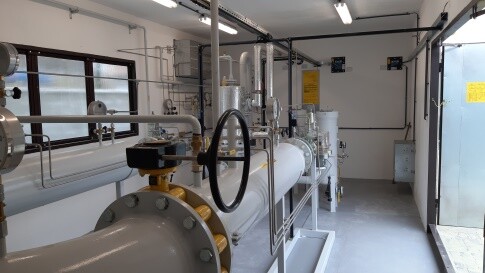

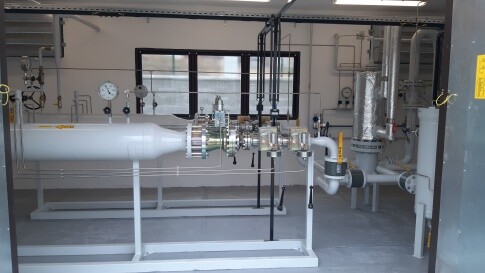

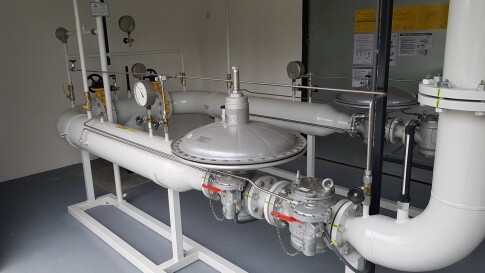

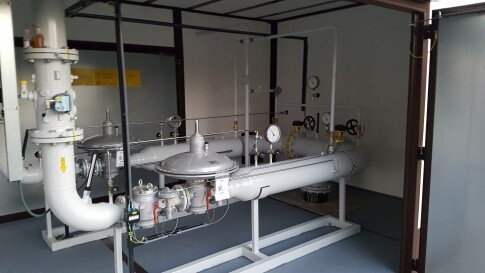

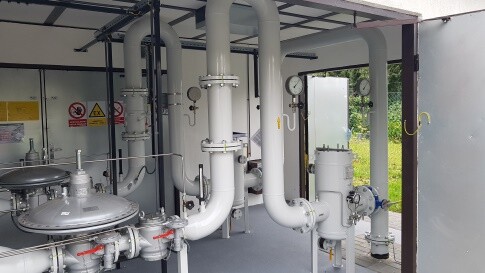

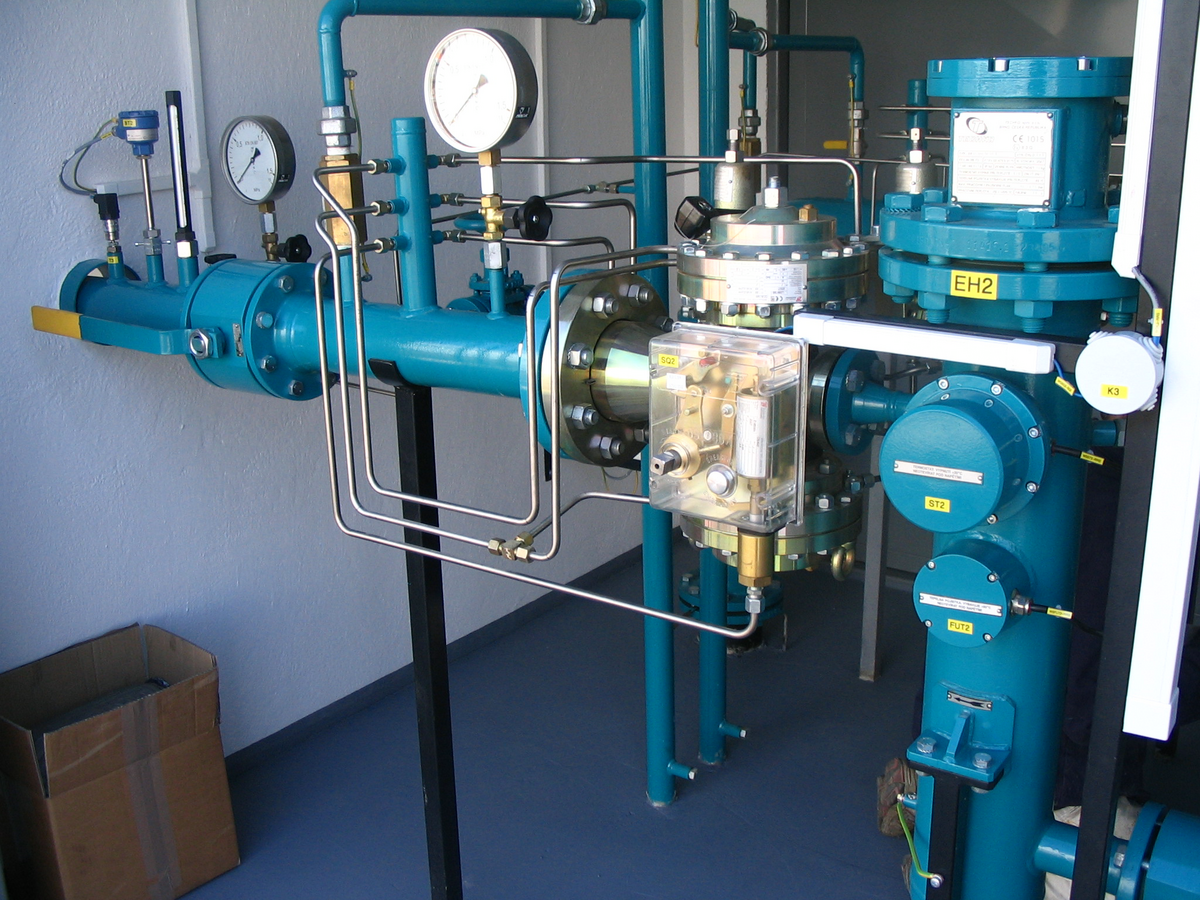

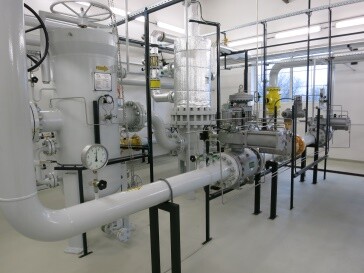

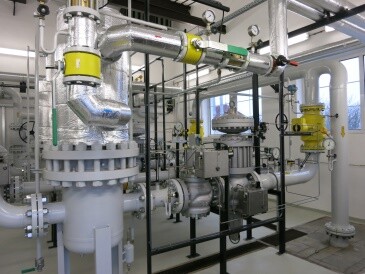

VTL/STL regulační stanice (více než 80 staveb):

Vstupní tlak plynu: 1,7 – 4,0 MPa

Výstupní tlak plynu: 0,1 – 0,4 MPa

Průtok plynu: 200 až 100 000 Nm³/h

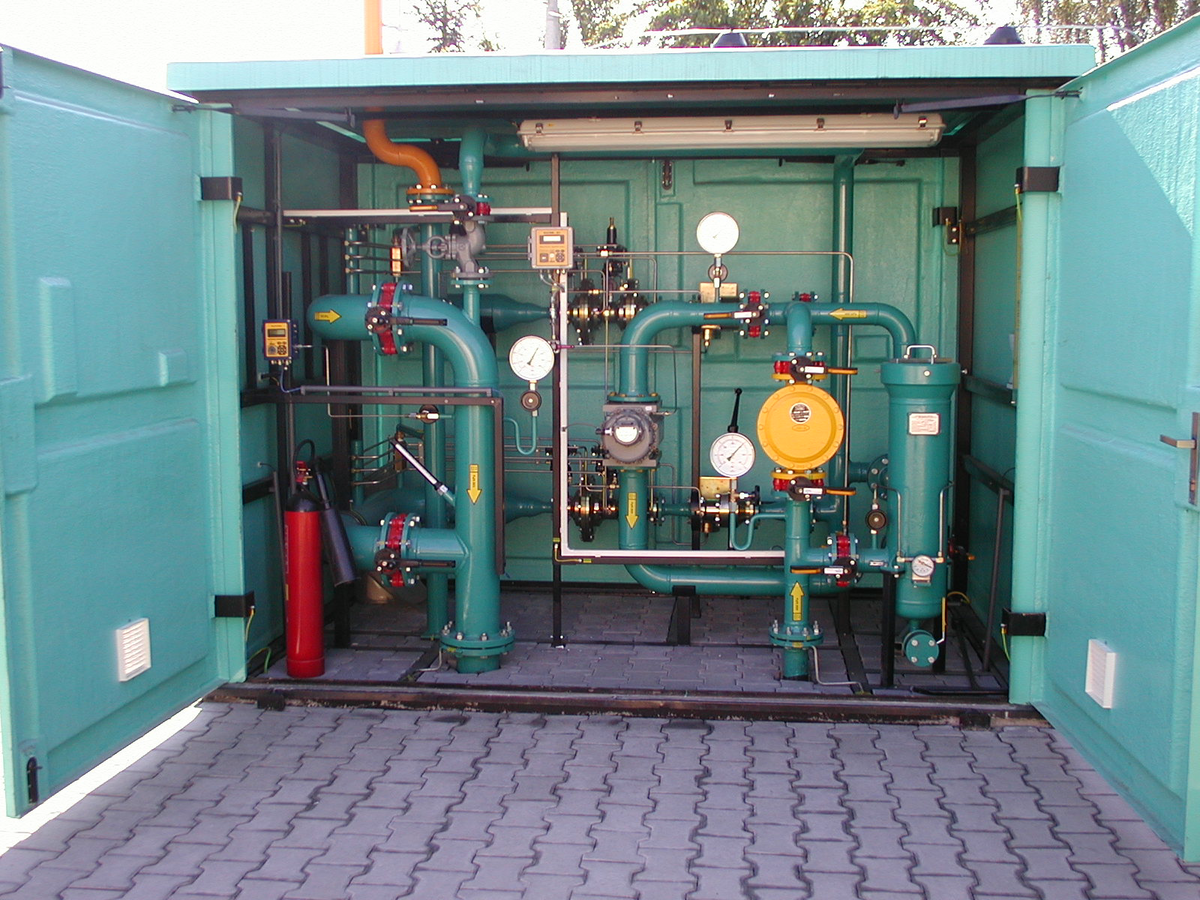

STL/NTL regulační stanice (více než 40 staveb):

Vstupní tlak plynu: 0,1 – 0,4 MPa

Výstupní tlak plynu: 2,1 kPa

Průtok plynu: 100 až 4000 Nm³/h

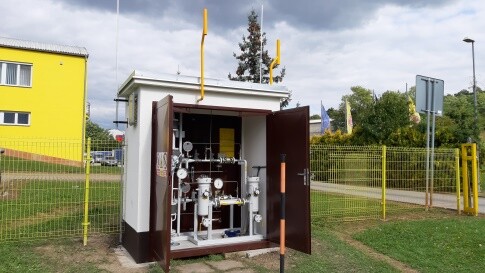

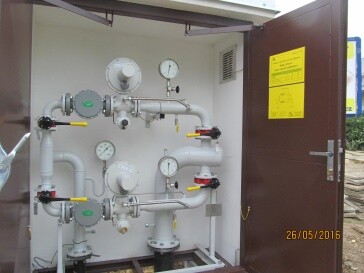

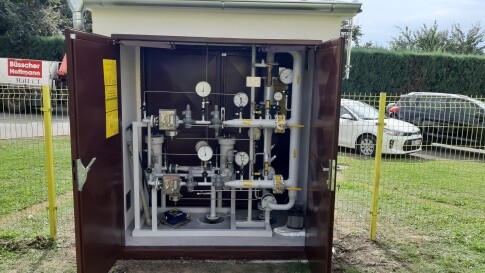

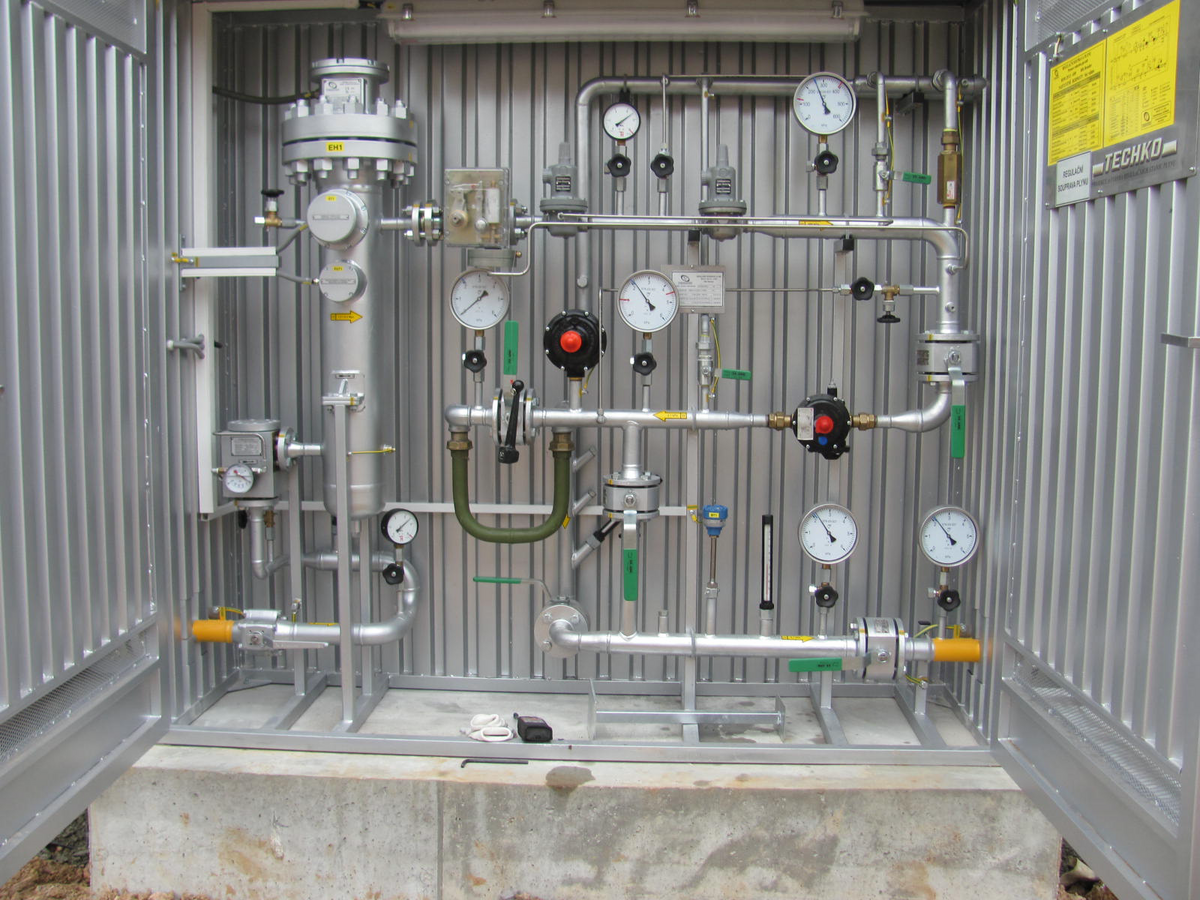

VTL/STL RESO (téměř 20 staveb):

Vstupní tlak plynu: 1,7 – 4,0 MPa

Výstupní tlak plynu: 100 až 400 kPa

Průtok plynu: max. 650 Nm³/h

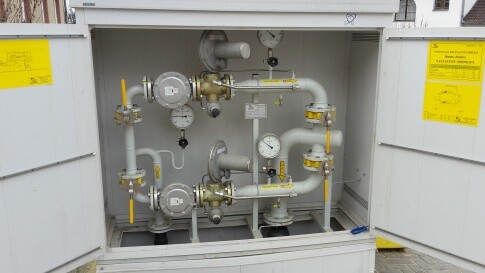

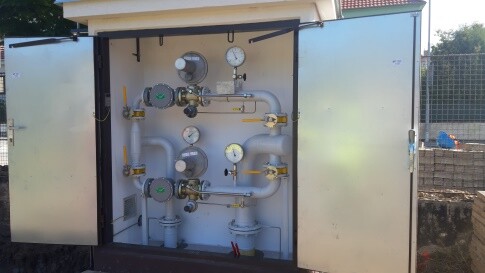

Blokové regulační zařízení (BRZ) a posilovací regulační zařízení (PRZ):

                                                                       BRZ:                                        PRZ:

Vstupní tlak plynu:                                       0,1 – 0,4 MPa                         0,1 – 0,4 MPa

Výstupní tlak plynu:                                      2,1 kPa                                               2,1 kPa

Průtok plynu:                                                max. 300 Nm³/h                    max. 500 Nm³/h

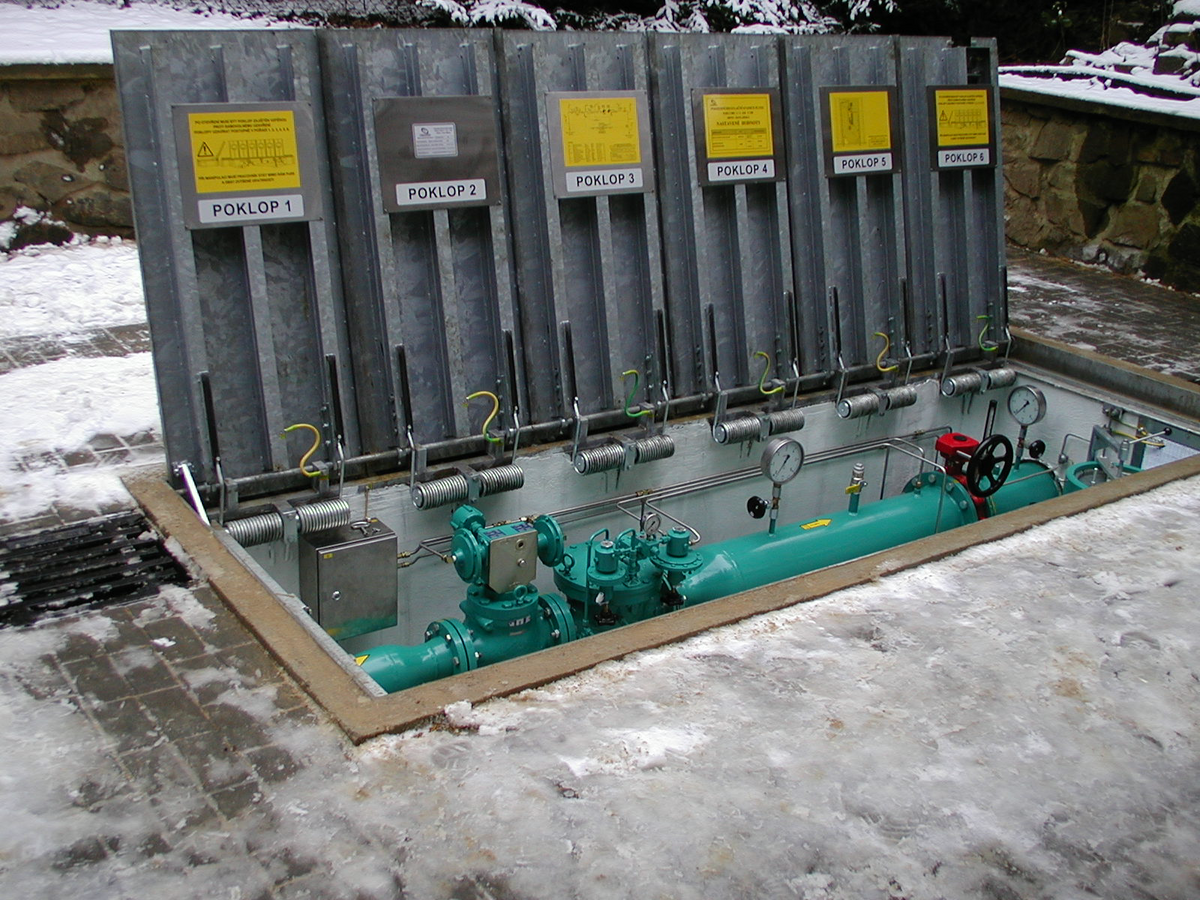

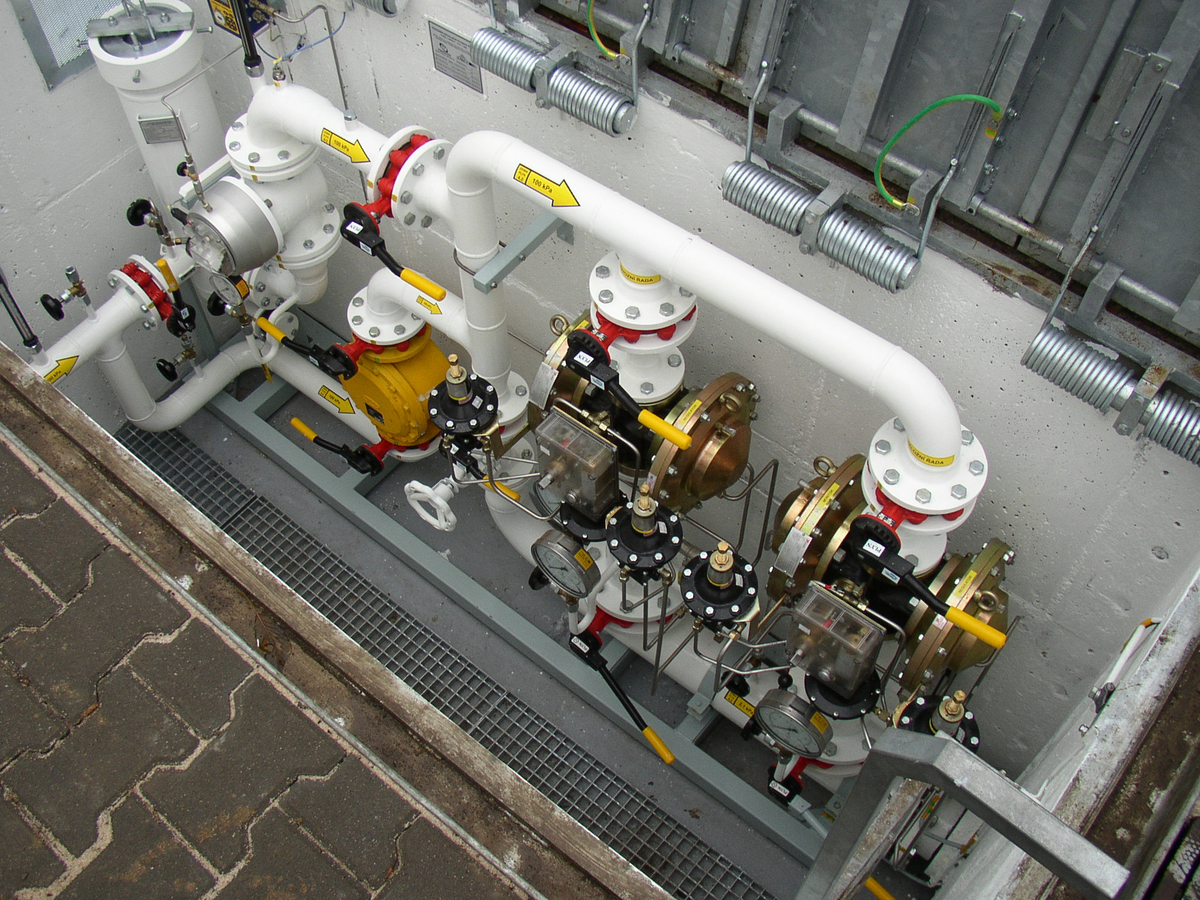

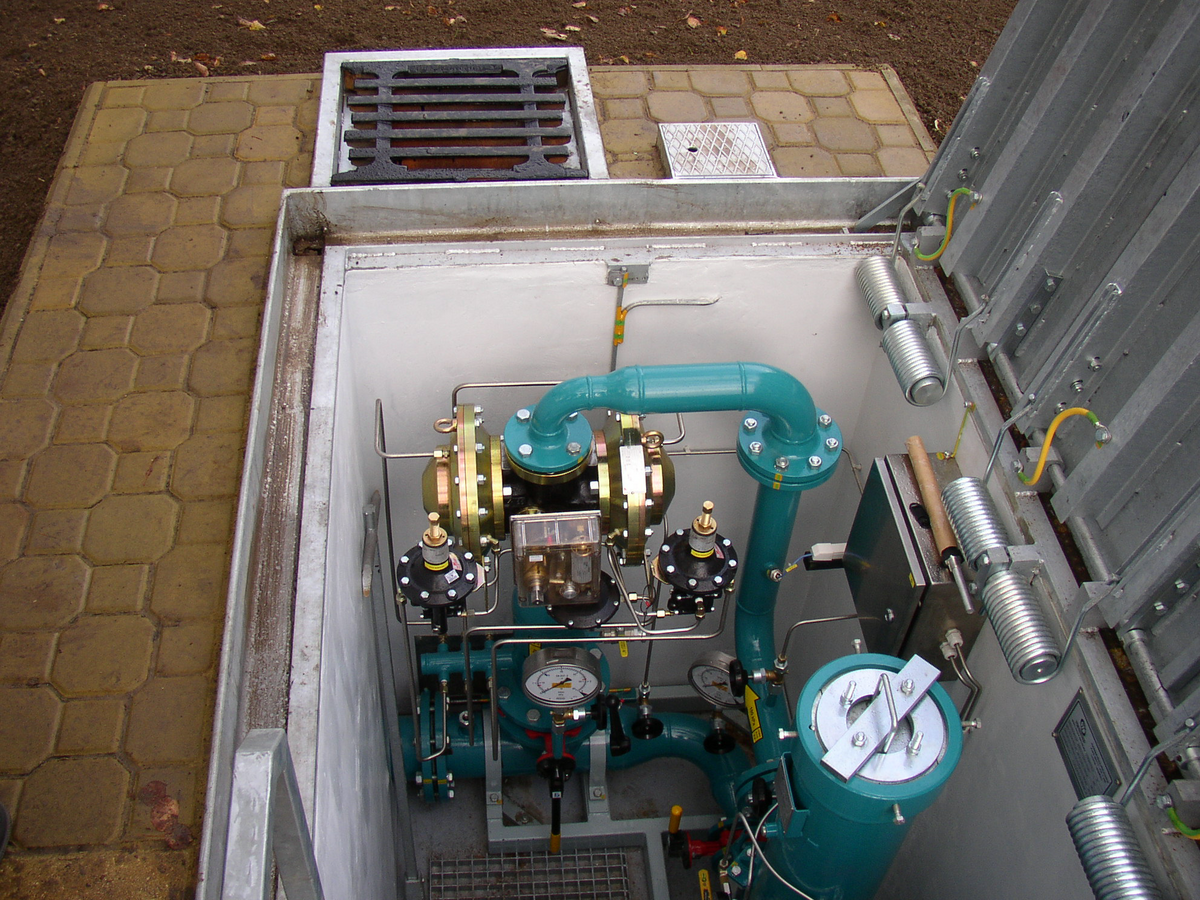

STL/NTL podzemní regulační stanice (více než 15 staveb):

Vstupní tlak plynu: 0,1 – 0,4 MPa

Výstupní tlak plynu: 2,1 kPa

Průtok plynu: 470 až 2000 Nm³/h



VVTL/NTL regulační soupravy:

Vstupní tlak plynu:                                       1,7 – 10,0 MPa

Výstupní tlak plynu:              I. stupeň:        300 kPa

                                                II stupeň:        2,1 kPa

Průtok plynu:                                                20 - 100 Nm³/h





Plynové kotelny

Naše společnost dodává plynové kotelny a místnosti s plynovými kotli převážně jako součást dodávek regulačních stanic plynu, kde jsou využívány jako zdroj tepla pro předehřev plynu v teplovodních výměnících před redukcí tlaku plynu na nižší hodnotu.

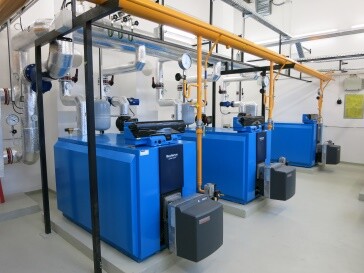

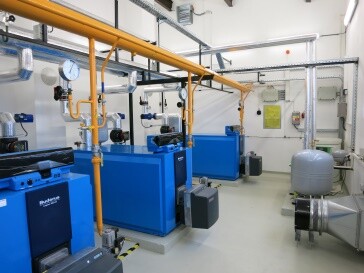

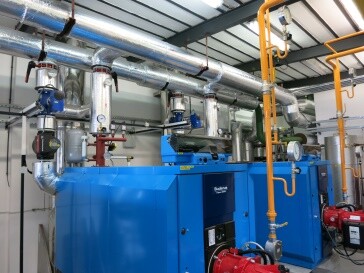

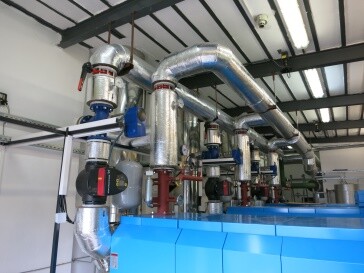

Plynové kotelny v regulačních stanicích plynu velkých výkonů:

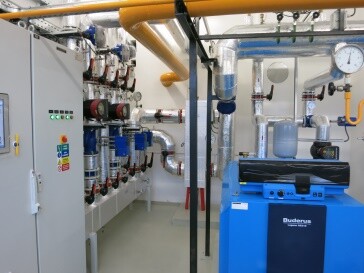

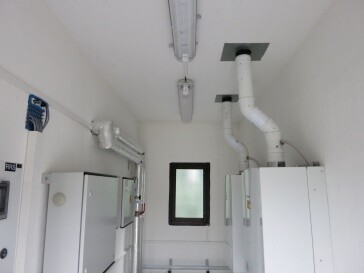

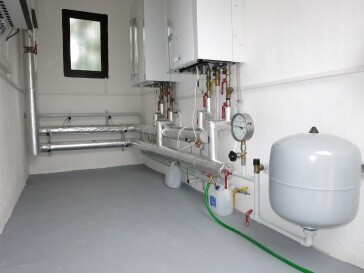

Místnost s plynovými kotli v regulačních stanicích plynu menšího výkonu:
