Poklopy pro podzemní regulační stanice
POUŽITÍ
Poklopy jsou určeny k uzavření podzemních šachet, zejména podzemních regulačních stanic plynu, měřicích řad umístěných pod povrchem terénu, šachet nástřiku odorantu atd. Použít se mohou všude tam, kde je potřeba zabezpečit přístup k zařízení a zároveň zachovat požadovanou nosnost pro případ najetí automobilu.
POPIS ZAŘÍZENÍ

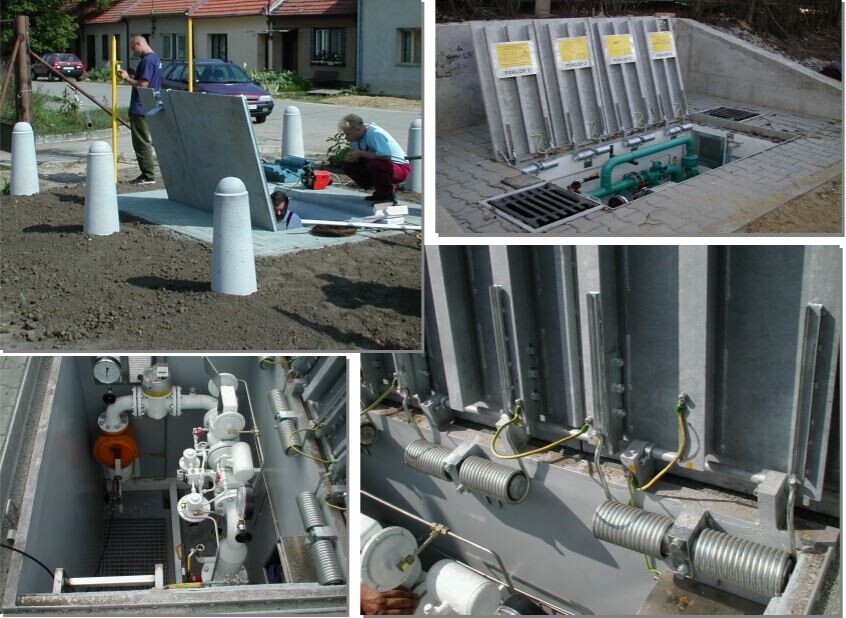

Poklop, který tvoří vrchní část betonové šachty, se skládá z poklopových dveří a rámu. Rám je přivařen k armování betonové šachty. Ocelové poklopové dveře jsou na jedné straně pevně spojeny s rámem pomocí čepů a otevírají se směrem nahoru do koncové polohy cca 10° od svislice. Pro snadné otevírání jsou poklopové dveře vybaveny pružinami, které je nadlehčují. V otevřené poloze se zajistí krajní poklop pomocí táhla. Zaklesnutím táhla do rámu se provede aretace všech poklopových dveří. Jedny poklopové dveře jsou vybaveny dozickým zámkem v krytu, poklopové dveře jsou konstrukčně řešeny tak, aby zbývající bylo možné otevřít až po zvednutí poklopu se zámkem. Poklopové dveře jsou dále vybaveny z vnitřní strany žlábky pro odvod dešťové vody proniklé spárami mezi poklopovými dveřmi. Žlábky jsou zaústěny do sběrných žlabů rámu a dešťová voda je odváděna otvory v betonovém modulu pod úroveň terénu.
Veškeré přístupné kovové části jsou vzájemně pospojovány. Na rámu jsou situovány dvě zkušební svorky pro napojení na uzemňovací soustavu objektu.
TECHNICKÉ PARAMETRY
Výpočtové zatížení poklopu: 1,75 t působící na ploše 0,2x0,2 m v kterémkoliv místě poklopu. Koeficient bezpečnosti: 1,6 .
Povrchová ochrana je provedena následovně: rám a poklopy jsou žárově zinkovány ponorem do taveniny.

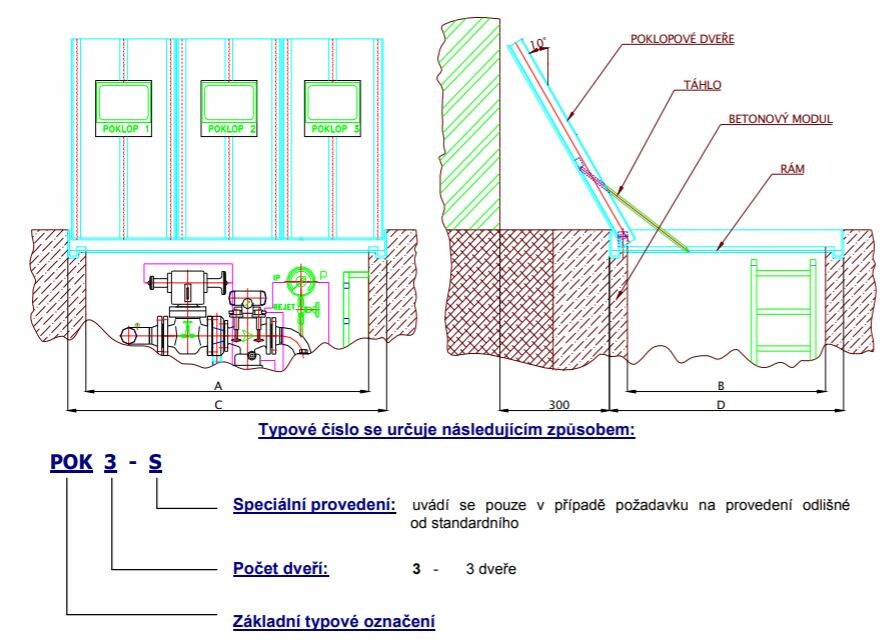

Základní technické parametry – POKLOPY POK
POČET DVEŘÍ POKLOPU | VNITŘNÍ ROZMĚR ŠACHET AxB | VNĚJŠÍ ROZMĚR RÁMU CxD |
2 | 960 x 1100 | 1200 x 1340 |
3 | 1560 x 1100 | 1800 x 1340 |
4 | 2160 x 1100 | 2400 x 1340 |
5 | 2760 x 1100 | 3000 x 1340 |
6 | 3360 x 1100 | 3600 x 1340 |
7 | 3960 x 1100 | 4200 x 1340 |
8 | 4560 x 1100 | 4800 x 1340 |
