Elektrické rozváděče regulačních stanic plynu

Elektrické rozváděče slouží k napojení a ovládání veškerého elektrického zařízení středotlakých a vysokotlakých regulačních stanic zemního plynu.

ELEKTRICKÉ ROZVÁDĚČE TYPOVÉ ŘADY RRS PRO REGULACI TEPLOTY PLYNU NA VÝSTUPU REGULAČNÍ STANICE:

Rozváděče typové řady RRS vyrábíme podle individuálních požadavků zákazníka z izolačních nástěnných rozvodnic. Každý rozváděč je vybaven vypínacími, jistícími a ochrannými prvky, přepěťovou ochranou a ovládáním osvětlení regulační stanice, vestavěné montážní zásuvky, přepínání a vypínání kotlů případně elektrických předehřívačů podle konkrétního typu rozváděče. Další instrumentace jako regulátory teploty, připojovací stykače, pomocná relé apod. se liší podle způsobu předehřevu plynu.

Pro VTL RS (vysokotlaké regulační stanice) dodáváme tyto elektrické rozváděče:

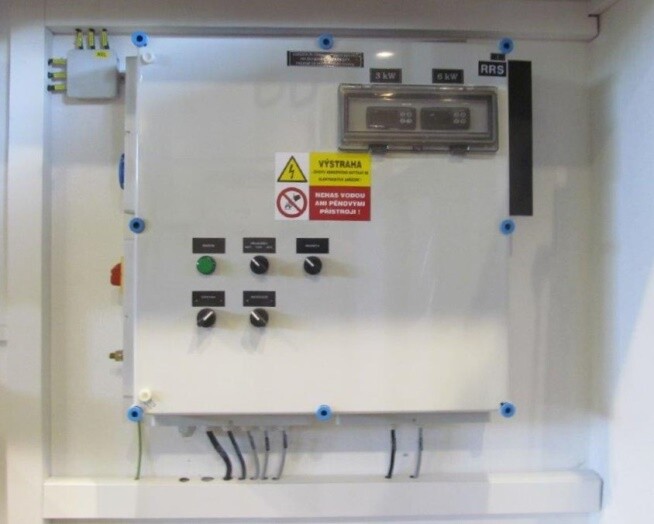

Typ RRS ..P S. …

slouží k řízení elektrických předehřívačů plynu o příkonu 2 (05P), 6 (01P), 12 (04P) a 18 (02P) kW
slouží k řízení elektrických předehřívačů plynu o příkonu 2 (05P), 6 (01P), 12 (04P) a 18 (02P) kW- jsou určeny pro VTL RS s jedním elektrickým předehřívačem plynu (označení S1) nebo dvěma elektrickými předehřívači plynu (označení S2)
pro řízení výstupní teploty plynu snímané odporovým snímačem teploty Pt 100 je osazen PID elektronický regulátor teploty typ K38 výrobce Ascon Technologic (jeden nebo dva podle předehřívače) ovládající výkon předehřívače přes polovodičová relé
jsou osazeny obvody pro:
- napájení stavební a technologické elektroinstalace RS (osvětlení, elektrického předehřívače nebo předehřívačů, v případě požadavku napájení telemetrických skříní přepočítávače nebo dálkového přenosu dat apod.)
- vratné vypnutí elektrických předehřívačů plynu z provozu v případě překročení maximální dovolené výstupní teploty plynu z elektrického předehřívače
- nevratné odstavení elektrických předehřívačů plynu z provozu v případě překročení dovolené teploty stěny tlakové části elektrického předehřívače
- přepnutí předehřevu plynu z elektrického předehřívače plynu provozní regulační řady na elektrický předehřívač záložní regulační řady u dvouřadých VTL RS s dvěma elektrickými předehřívači na základě signálů z koncových snímačů polohy bezpečnostních rychlouzávěrů. Pro snímání a signalizaci polohy bezpečnostních rychlouzávěrů SČA naše společnost dodává koncové spínače typu KST.

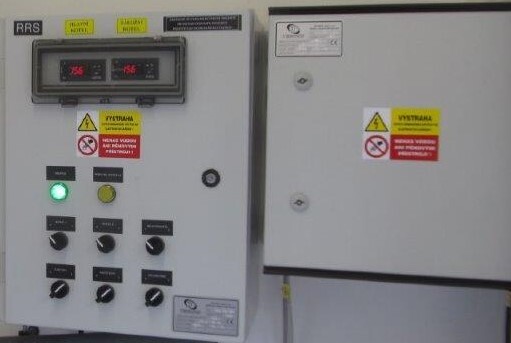

Typ RRS 03B S..

jsou určeny pro VTL RS s předehřevem plynu v teplovodních výměnících, kde zdrojem tepla jsou plynové kotle
pro řízení výstupní teploty plynu snímané odporovým snímačem teploty Pt 100 je osazen ON/OFF elektronický regulátor DIXEL XT110 (jeden nebo dva podle počtu kotlů osazených na RS pro předehřev plynu) ovládající přímo plynový kotel přes jeho kontaktní vstup pro pokojový termostat
jsou osazeny obvody pro:
- napájení stavební a technologické elektroinstalace RS (osvětlení, napájení plynového kotle nebo kotlů podle osazené technologie, v případě požadavku napájení telemetrických skříní přepočítávače nebo dálkového přenosu dat apod.)
- vypínání a ovládání plynového kotle, případně volbu hlavního kotle v případě osazení dvou kotlů
- bezpečnostní vypnutí napájení kotle nebo kotlů reléovou automatikou rozváděče v případě poruchy v teplovodním okruhu výměníku (uzavření bezpečnostního rychlouzávěru na řadě pro vlastní spotřebu snímané snímačem polohy zapojeným do rozváděče

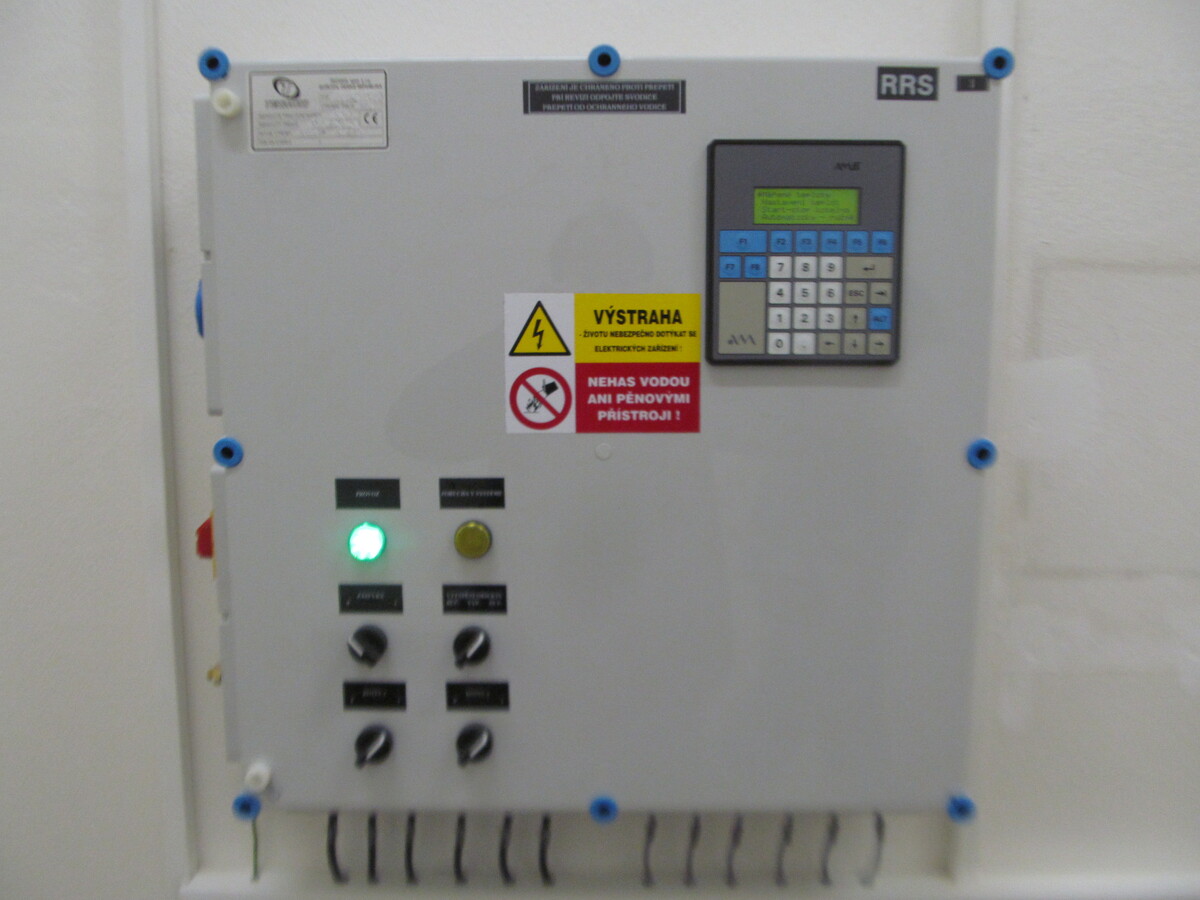

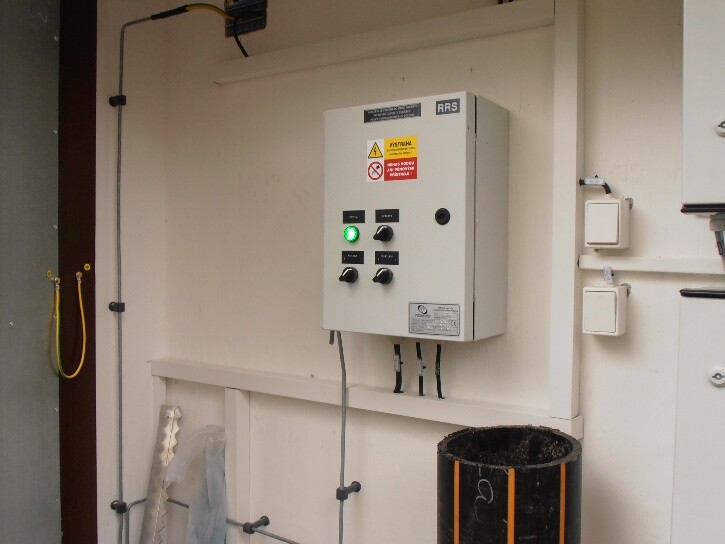

Typ RRS 03B S..A

jsou určeny pro VTL RS s předehřevem plynu v teplovodních výměnících, kde zdrojem tepla jsou plynové kotle a v teplovodním okruhu je použit směšovací ventil, kterým se řídí teplota vody přiváděné do teplovodního výměníku, což umožňuje přesnější regulaci výstupní teploty plynu z RS
pro řízení výstupní teploty plynu snímané odporovým snímačem teploty Pt 100 s převodníkem s výstupem 4-20mA je osazen programovatelný řídící terminál, který ovládá v tří-bodovém regulačním režimu servopohon tohoto směšovacího ventilu
jsou osazeny obvody pro:
- napájení stavební a technologické elektroinstalace RS (osvětlení, napájení plynového kotle nebo kotlů podle osazené technologie, napájení směšovacího ventilu a oběhových čerpadel dle osazené technologie, v případě požadavku napájení telemetrických skříní přepočítávače nebo dálkového přenosu dat apod.)
- vypínání a ovládání plynového kotle, volbu hlavního kotle v případě osazení dvou kotlů, ovládání polohy servopohonu směšovacího ventilu
- bezpečnostní vypnutí napájení kotle nebo kotlů řídícím terminálem v případě poruchy v teplovodním okruhu výměníku (uzavření bezpečnostního rychlouzávěru na řadě pro vlastní spotřebu snímané snímačem polohy zapojeným do rozváděče)

ELEKTRICKÉ ROZVÁDĚČE SPECIÁLNÍ:

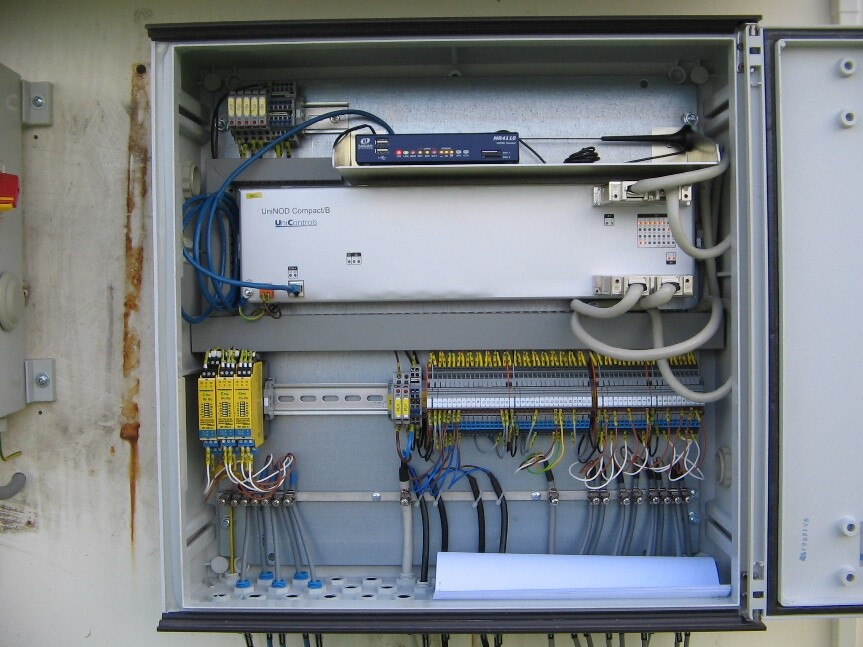

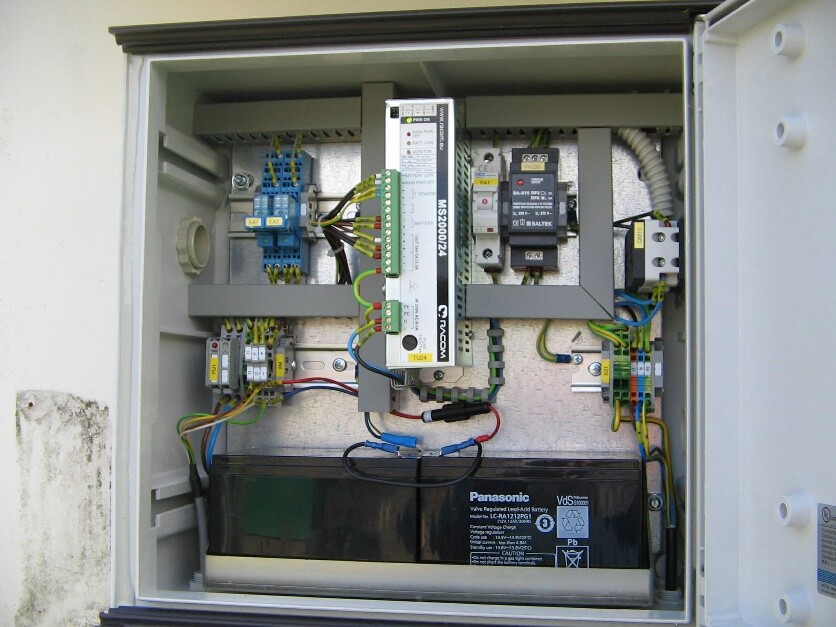

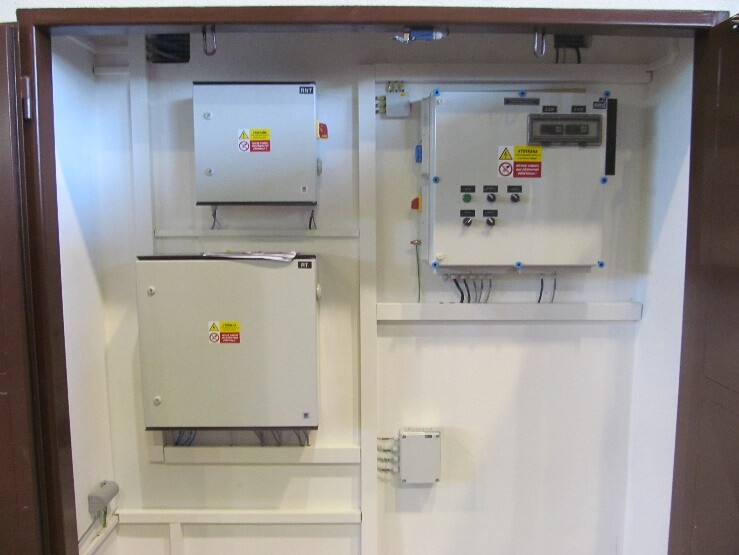

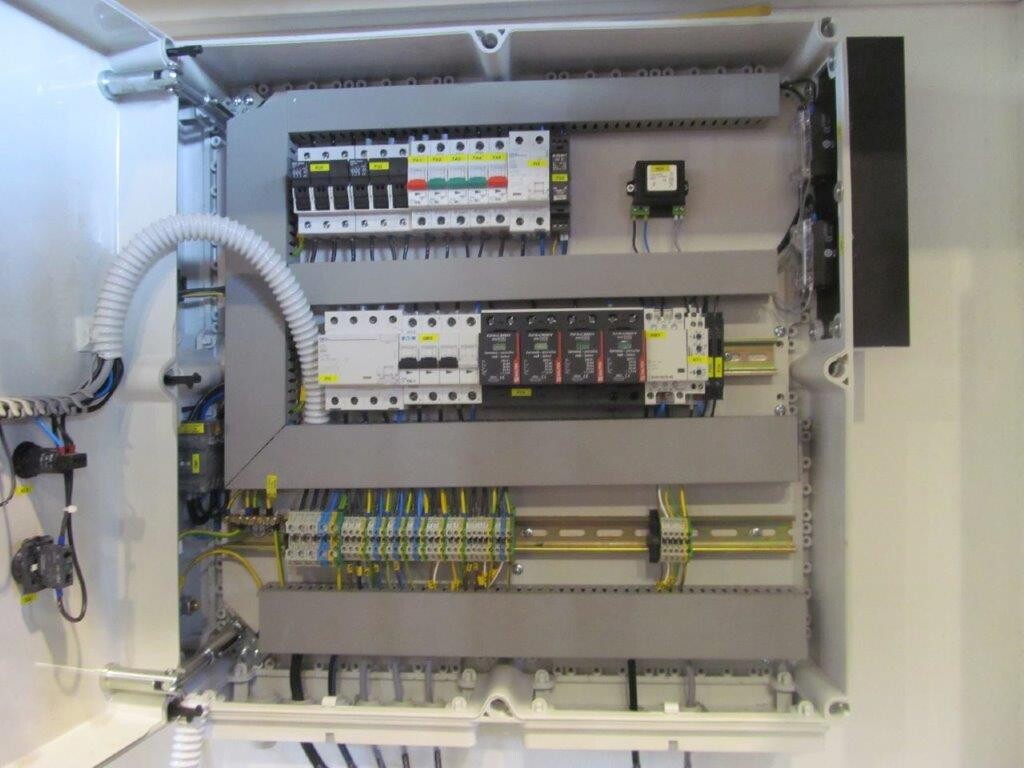

Jsou vyrobeny z izolačních nástěnných rozvodnic případně je možno dle požadavků zákazníka použít oceloplechové rozvodnice. Tyto elektrické rozváděče jsou určeny například pro středotlaké regulační stanice bez předehřevu plynu a slouží tedy pro napájení stavební elektroinstalace případně pro jiné účely požadované zákazníkem. Do této řady patří i napájecí a telemetrické skříně sloužící pro napojení snímačů na technologii a objektu regulační stanice a pro dálkový přenos dat z regulační stanice na centrální dispečink.

ELEKTRICKÉ ROZVÁDĚČE PRO PŘEDREGULAČNÍ STANICE PLYNU A PLYNOVÉ KOTELNY:

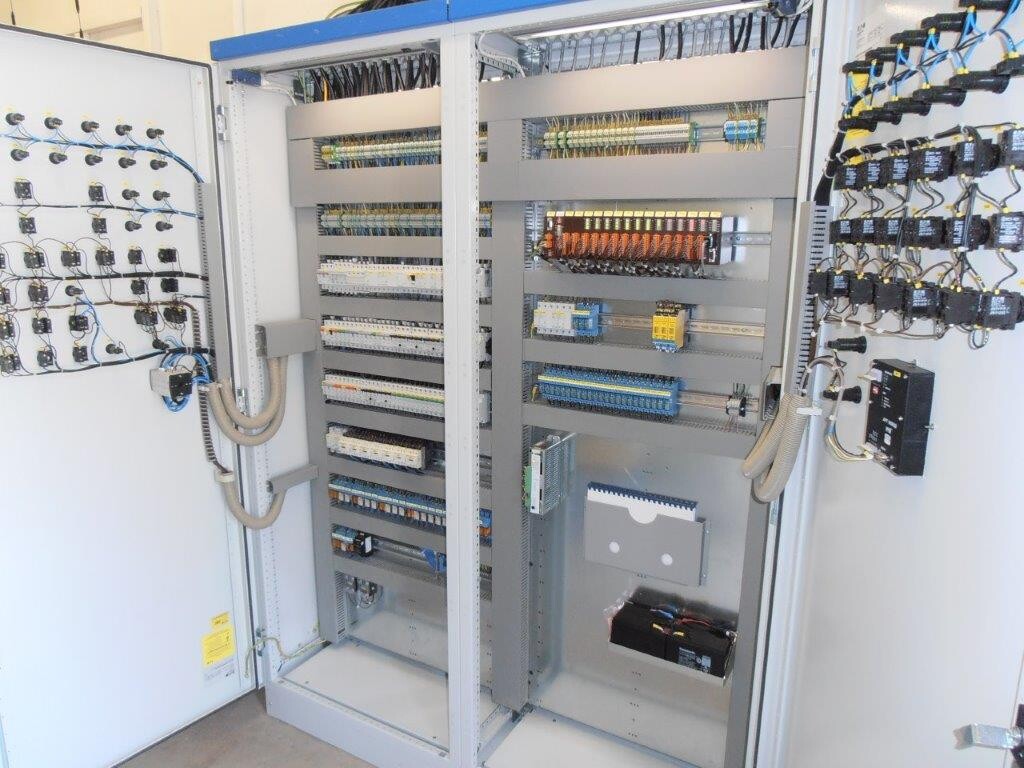

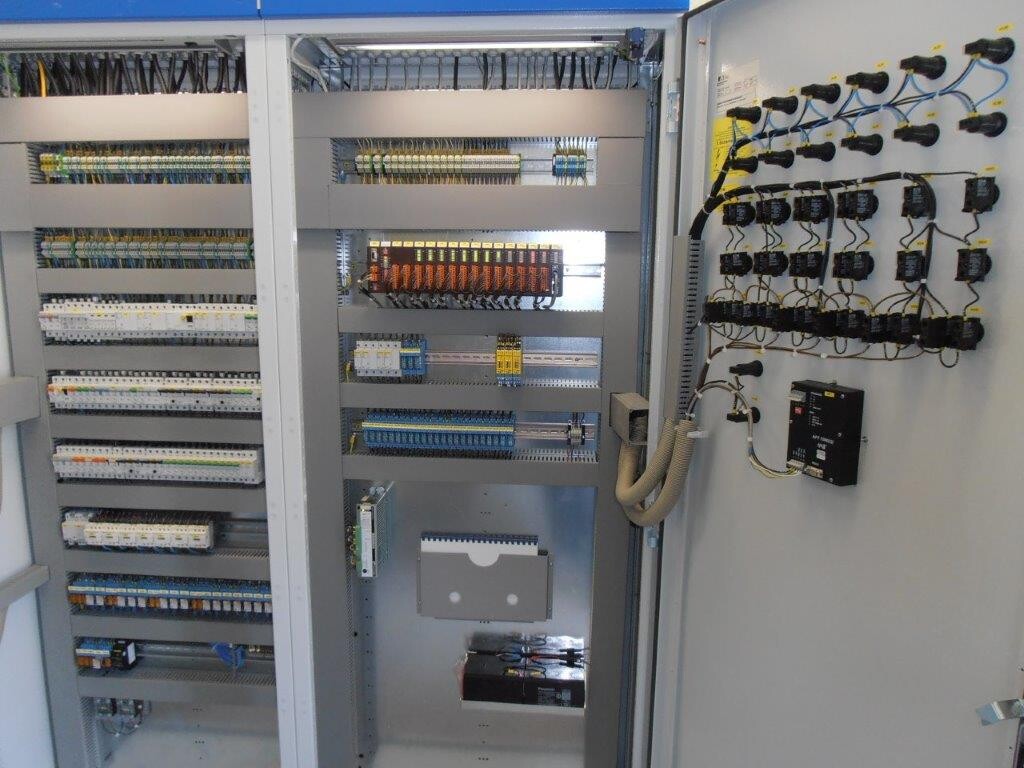

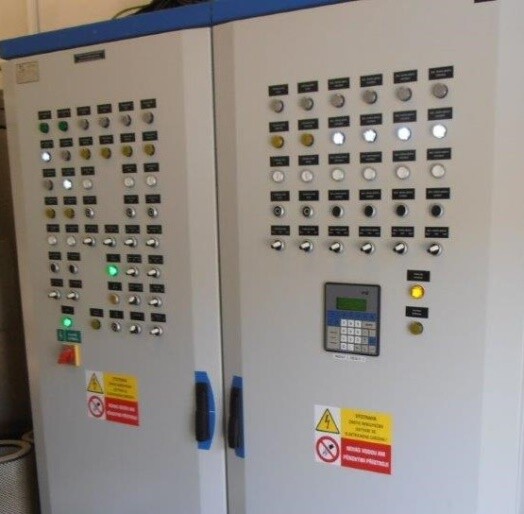

Tyto elektrické rozváděče jsou navrhovány a vyráběny na zakázku na základě projektového zadání a dodávány včetně přístrojového vybavení pro telemetrii, dálkové řízení a dálkový přenos dat.

ELEKTRICKÉ ROZVÁDĚČE PŘÍPOJKOVÉ:

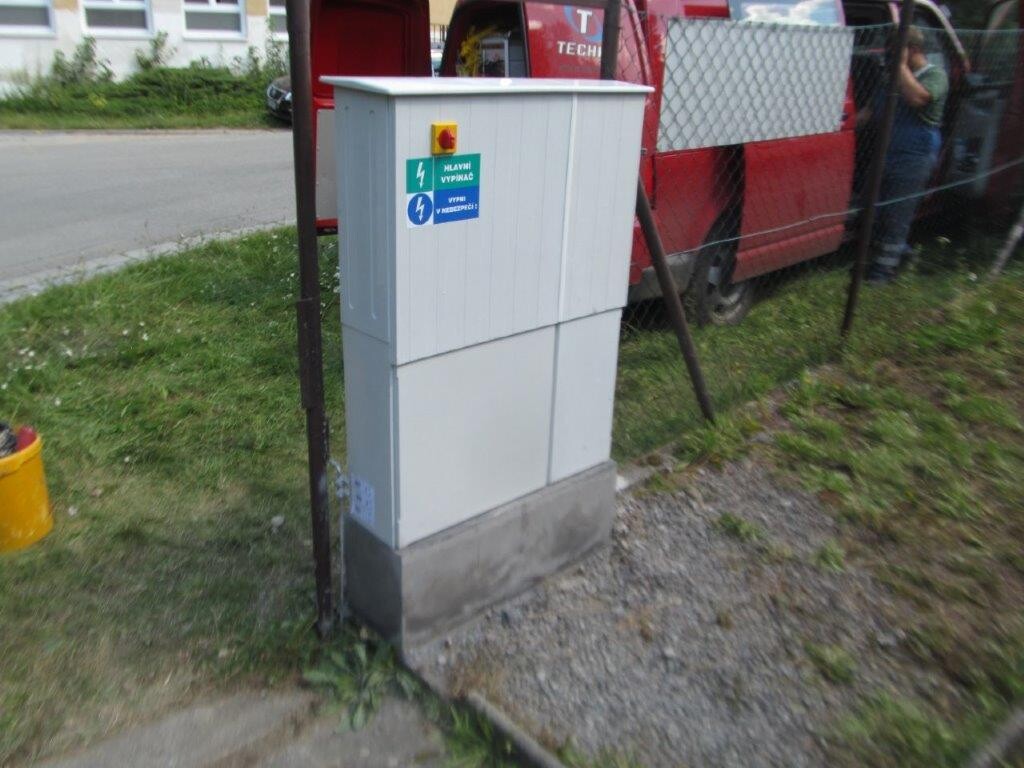

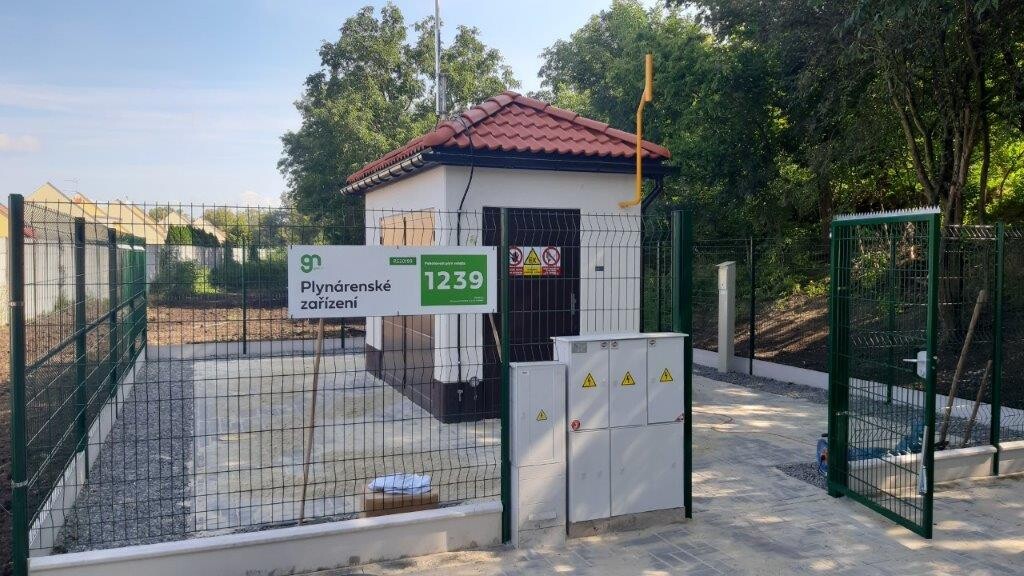

Elektrické rozváděče přípojkové se podle svého provedení a funkce dělí na elektroměrové a vypínačové.

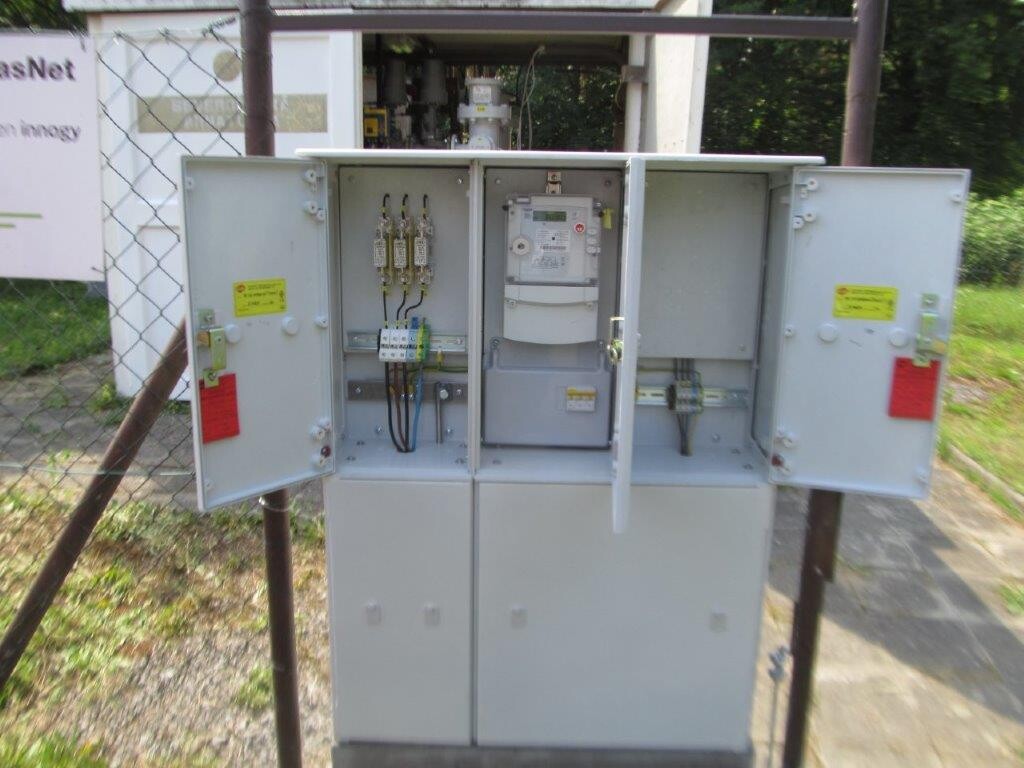

Elektroměrový rozváděč slouží k napojení elektrických zařízení maloodběratelů na rozvodná zařízení dodavatele elektrické energie a k jednosazbovému měření spotřeby elektrické energie. Napojení je provedeno kabelovou přípojkou nízkého napětí. Elektroměrový rozváděč může být rovněž vybaven hlavním vypínačem s ovladačem přístupným z vnější strany rozváděče a pak mimo měření spotřeby plní rovněž funkci zařízení pro nouzové vypnutí od zdroje.
Vypínačový rozváděč osazený mimo jiné hlavním vypínačem s ovladačem přístupným z vnější strany rozváděče plní funkci nouzového vypnutí přívodu elektrické energie.
Rozváděč je dle zvolené varianty sestaven z jednoho, dvou nebo tří izolačních modulů typu PER osazených v pilíři.
Rozváděče dodáváme v jednofázovém nebo třífázovém provedení ve třech řadách podle jmenovitého proudu – 25, 40 a 63 A.
