Šroubení - PML

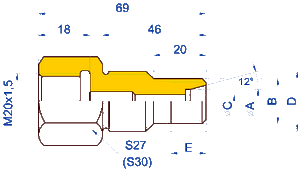

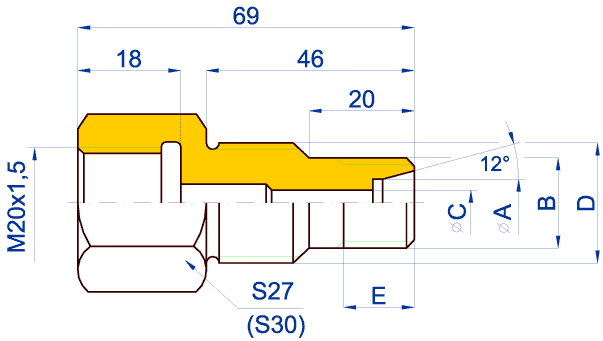

TYP | f A | B | f C | D | E | VNĚJŠÍ f TRUBKY |
PML 20/6 | 6 | M12x1,5 | 5 | M16 | 11 | 6 |
PML 20/8 | 8 | M14x1,5 | 6 | M20 | 11 | 8 |
PML 20/10 | 10 | M16x1,5 | 8 | M20 | 11 | 10 |
Použití: | Slouží k redukování výstupního závitu M20x1,5 na trubku s vnějším průměrem 6, 8 nebo 10 mm (Připojení impulsních potrubí na manometrové ventily, registrační přístroje apod.). Šroubení je určeno k uchycení do držáku s otvorem D. | |||||
Pracovní tlak: | PN 63 | |||||
Pracovní teplota: | - 20 až + 150 °C | |||||
Materiál: | Uhlíková ocel třídy 11 | |||||
Provedení: | Uhlíková nelegovaná ocel, galvanicky zinkovaná | |||||
Součást dodávky: | - Těsnící prsten - Přesuvná matice galvanicky zinkovaná s otvorem pro zaplombování - Těsnění 17x6,5x2 ( Cu ) - Matice a podložka |
|||||
Příklad objednávky: | ŠROUBENÍ PML 20 / 8 | |||||
Po dohodě možno dodat: | - s dokumentem kontroly dle ČSN EN 10204 - z jiného materiálu (korozivzdorná ocel atd.) |
