Návarek šikmý s vnitřním závitem - NS

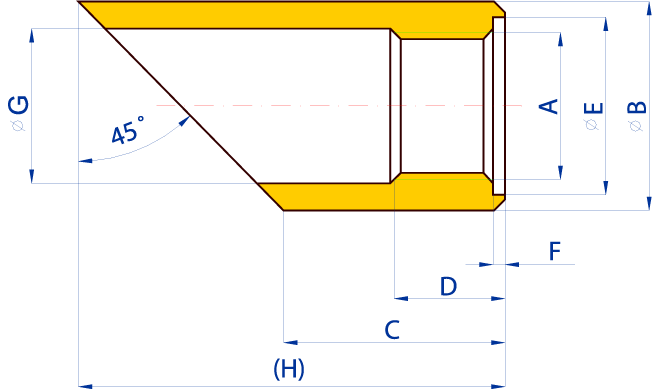

TYP | A | f B | C | D | f E | F | G | (H) | TĚSNĚNÍ Cu |
NSM 20 | M20x1,5 | 28 | 25, 35, 50 | 15 | 24,5 | 0,8 | 20,5 | C + 28 | 24 x 20 x 1,5 |
NSM 27 | M27x2 | 35 | 35, 50, 70 | 20 | 32,5 | 1,2 | 27,5 | C + 35 | 32 x 27 x 2 |
NSXM 27 | M27x2 | 40 | 35, 50, 70 | 20 | 32,5 | 1,2 | 27,5 | C + 40 | 32 x 27 x 2 |
NSG 34 | G 3/4" | 35 | 35, 50, 70 | 20 | 32,5 | 1,2 | 27,5 | C + 35 | 32 x 27 x 2 |
NSXG 34 | G 3/4" | 40 | 35, 50, 70 | 20 | 32,5 | 1,2 | 27,5 | C + 40 | 32 x 27 x 2 |
Použití: | Pro montáž jímky ukazovacího teploměru, teplotního čidla přepočítávače, tlakového vývodu pro registrační přístroj tlaku nebo převodník tlaku. | ||||||||
Pracovní teplota: | - 20 až + 150 °C | ||||||||
Materiál: | Uhlíková nelegovaná ocel | ||||||||
Provedení: | Bez povrchové úpravy | ||||||||
Příklad objednávky: | NÁVAREK NSM 27.1 - délka C (.0 - bez těsnění, .1 - s těsněním)Návarek šíkmý NS s vnitřní závitem M 27x2 včetně těsnění, délky C = 50 mm. | ||||||||
Poznámka: | Po dohodě možno dodat návarky jiné délky nebo inspekční certifikát 3.1B dle ČSN EN 10204. |
NÁVAREK NSM, NSG: (mat. 11 353.1; P 265 GH)
NSM 20 - Pracovní tlak:
PN 40 Pro vevaření jako osamělé šikmé hrdlo v podélném řezu do trubky dle ČSN 42 5715,
tloušťky stěny dle ČSN 13 1030 pro korozní přídavek trubky i návarku 1 mm.
NSM 27, NSG 34 - Pracovní tlak:
PN 40 Pro vevaření jako osamělé šikmé hrdlo v podélném řezu do trubky dle ČSN 42 5715,
tloušťky stěny dle ČSN 13 1030 pro korozní přídavek trubky i návarku 0,7 mm.
VÝPOČET PROVEDEN DLE ČSN 69 0010.VE VŠECH OSTATNÍCH PŘÍPADECH JE NUTNO
PODROBIT UZEL VÝPOČTU NA VYZTUŽENÍ DLE ČSN 69 0010 NEBO JINÉHO POŽADOVANÉHO PŘEDPISU.
NÁVAREK NSXM, NSXG: (mat. 11 523.1)
Pracovní tlak:
PN 40 Pro vevaření jako osamělé šikmé hrdlo v podélném řezu do trubky dle ČSN 42 5715,
tloušťky stěny dle ČSN 13 1030 pro korozní přídavek trubky i návarku 1,5 mm.
PN 63 Pro vevaření jako osamělé šikmé hrdlo v podélném řezu do trubky dle ČSN 42 5715,
tloušťky stěny dle ČSN 13 1030 pro korozní přídavek trubky i návarku 0,8 mm.
VÝPOČET PROVEDEN DLE ČSN 69 0010.VE VŠECH OSTATNÍCH PŘÍPADECH JE NUTNO
PODROBIT UZEL VÝPOČTU NA VYZTUŽENÍ DLE ČSN 69 0010 NEBO JINÉHO POŽADOVANÉHO PŘEDPISU.
