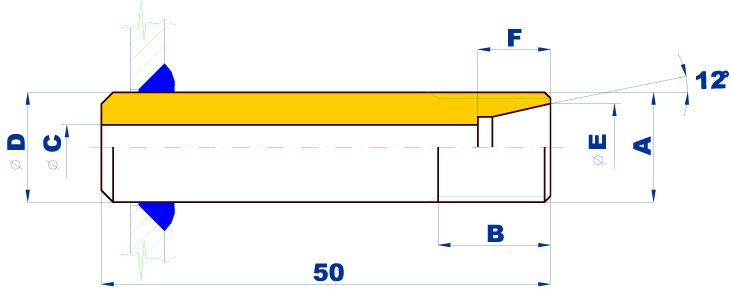

Návarek přímý s vnějším závitem pro trubku
TYP | A | B | f C | f D | f E | F | VNĚJŠÍ f TRUBKY |
NPM 12 | M12x1,5 | 12 | 5 | 12 | 8,1 | 7 | 6 |
NPM 14 | M14x1,5 | 12 | 6 | 14 | 10,1 | 7 | 8 |
NPM 16 | M16x1,5 | 12 | 8 | 16 | 12,3 | 7 | 10 |
NPM 18 | M18x1,5 | 12 | 10 | 16 | 14,3 | 7 | 12 |
Použití: | Připojení impulsní trubičky na potrubí | ||||||
Pracovní tlak: | PN 63 | ||||||
Pracovní teplota: | - 20 až + 150 °C | ||||||
Materiál: | Uhlíková nelegovaná ocel skupiny 1 dle ČSN EN 288-3, bez povrchové úpravy | ||||||
Součást dodávky: | - Těsnící prsten - Přesuvná matice galvanicky zinkovaná s otvorem pro zaplombování |
||||||
Po dohodě možno dodat: | S dokumentem kontroly dle ČSN EN 10204. |
