Šroubení - M

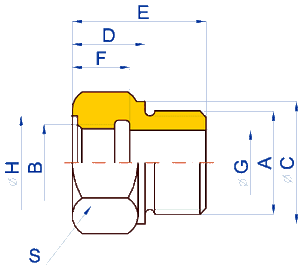

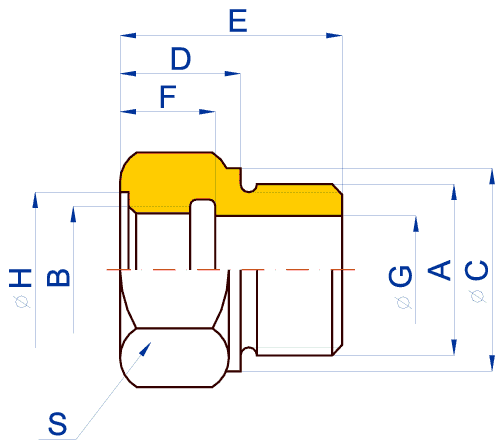

TYP | A | B | f C | D | E | F | f G | f H | S | TĚSNĚNÍ Cu |
M 2720 | M27x2 | M20x1,5 | 32 | 19 | 35 | 15 | 17 | 24,5 | 32 | 32 x 27 x 2 |
M 3420 | G 3/4 | M20x1,5 | 32 | 19 | 35 | 15 | 17 | 24,5 | 32 | 32 x 27 x 2 |
Použití: | Spojení součástí s různými závity | |||||||||
Pracovní tlak: | PN 63 | |||||||||
Pracovní teplota: | - 20 až + 150 °C | |||||||||
Materiál: | Uhlíková nelegovaná ocel, galvanicky zinkovaná | |||||||||
Příklad objednávky: | ŠROUBENÍ M 2720.1 (.0 - bez těsnění, .1 - s těsněním) | |||||||||
Po dohodě možno dodat: | - s dokumentem kontroly dle ČSN EN 10204 - z jiného materiálu (korozivzdorná ocel atd.) |
