Přivařovací jímka pro PT 100 - TJZP

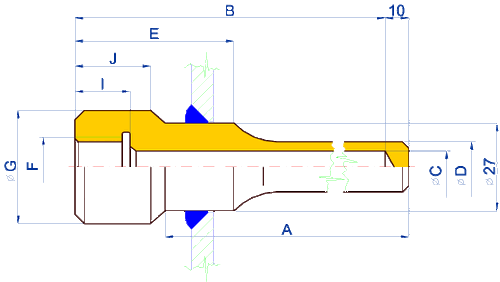

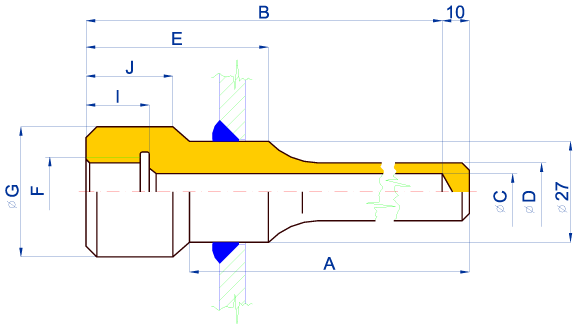

| TYP | DÉLKA SNÍMAČE | A | B | f C | f D | E | F | f G | I | J |
| TJZP J160 | 160 | 136 | 163 | 18 | 24,5 | 64 | M 27x2 | 36 | 30 | 32 |
| TJZP J250 | 250 | 226 | 253 | 18 | 24,5 | 64 | M 27x2 | 36 | 30 | 32 |
| TJZP B160 | 160 | 145 | 163 | 12 | 18 | 53 | M 20x1,5 | 32 | 23 | 25 |
| TJZP B250 | 250 | 235 | 253 | 12 | 18 | 53 | M 20x1,5 | 32 | 23 | 25 |
| Použití: | Zavaření do potrubí pro připojení odporového snímače Pt 100 | |||||||||
| Pracovní tlak: | PN 40 | |||||||||
| Pracovní teplota: | - 20 až + 150 °C | |||||||||
| Materiál: | Uhlíková nelegovaná ocel skupiny 1 dle ČSN EN 288-3, bez povrchové úpravy | |||||||||
| Po dohodě možno dodat: | - s dokumentem kontroly dle ČSN EN 10204 - provedení na PN 63 |
|||||||||
