Plynové filtry a filtr - separátory
Plynové filtry jsou naší společností dodávány od r. 1994 převážně pro český a slovenský trh, jsou však také instalovány v plynárenských zařízeních v Ghaně, Lotyšsku, Pakistánu, Rakousku, Rusku a jiných zemích.
TECHKO vyrábí plynové filtry pro filtraci suchého zemního plynu a také filtry pro filtraci mokrého zemního plynu, kdy je filtr osazen koalescenční filtrační vložkou pro odlučování pevných a kapalných částic.
Doposud naše společnost vyrobila více než 2 000 ks plynových filtrů pro jmenovité tlaky PN 16, PN 40, PN 63 a PN 100 a provozní průtoky od 25 do 3 800 m3/h.
Plynové filtry pro konkrétní aplikaci musí být navrženy tak, aby nebyl překročen za všech provozních podmínek maximální provozní průtok uváděný v katalogových listech.
Výpočet provozního průtoku filtru Q_p (m3/h) ze zadaného přepočteného průtoku Q_n (Nm3/h) provádí při:
- minimálním provozním tlaku p_min(bar)
- maximální provozní teplotě t_max (°C)
podle vzorec zohledňující vliv kompresibility plynu a jeho teploty:
kde:
Q_n - přepočtený průtok plynu při tlaku 101,325 kPa a teplotě 0°C
Z_p - kompresibilitní faktor při provozních podmínkách pmin a tmax
Z_n - kompresibilitní faktor při vztažných podmínkách 101,325 kPa a 0°C
Pro přibližný výpočet provozního průtoku Q_p je možné použít zjednodušený vzorec:
Na základě poptávky zákazníka rádi zpracujeme technickou, cenovou a termínovou nabídku. Jsme schopni navrhnout, vyrobit a dodat atypický plynový filtr v případě, že pro zákazníkem zadané parametry nevyhovuje žádný ze standardně vyráběných filtrů. Návrh, konstrukci, pevnostní a technologické výpočty zařízení zabezpečují vlastní odborní pracovníci.
Níže uvedené tabulky zahrnují standardně dodávané plynové filtry a dále plynové filtry dodávané na zakázku podle zadávacích parametrů zákazníka, a to jak filtry pro odlučování pevných částic („suché filtry“), tak i filtry pro odlučování pevných a kapalných částic s koalescenční filtrační vložkou („mokré filtry“).
TYP |
ROZSAH JMENOVITÝCH PROVOZNÍCH PRŮTOKŮ Qpjm |
TLAKOVÁ TŘÍDA |
OBRÁZEK |
KATALOGOVÝ LIST |

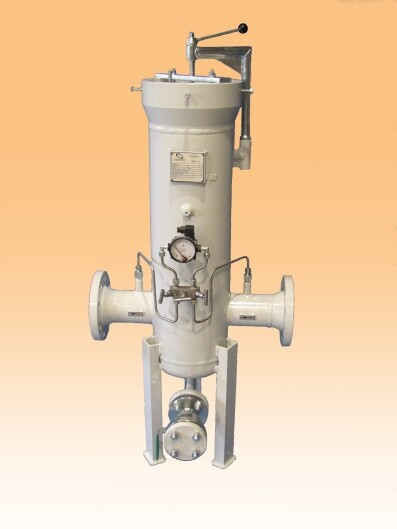

PFZ Plynový filtr PFZ je určen pro odlučování pevných částic ze suchého zemního plynu. Jako víko je osazen rychlouzávěr – zámková příruba. Odlučivost: 5 µm
Toto starší provedení filtru nahrazeno typem PFZN.
|
50 m3/h 100 m3/h 200 m3/h 500 m3/h 800 m3/h 1 500 m3/h 2 200 m3/h |
PN 40, 63 PN 16, 40, 63 PN 16, 40, 63 PN 16, 40, 63 PN 16, 40, 63 PN 16, 40 PN 16, 40 |
|
|

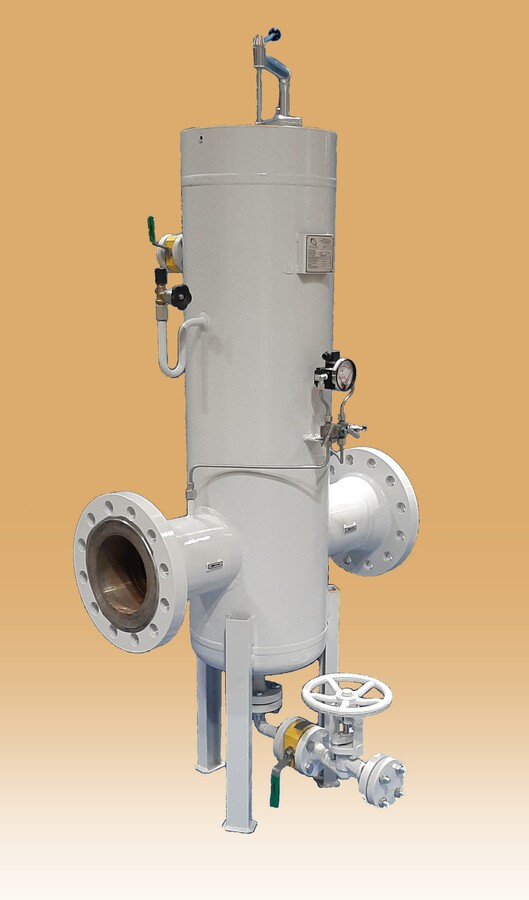

PFZN Plynový filtr PFZN je určen pro odlučování tuhých mechanických nečistot z protékající plynné pracovní tekutiny. Pracovní tekutinou může být zemní plyn, směsi zemního plynu s vodíkem, plynná fáze propanu, butanu a propan-butanu. Jako víko je osazen rychlouzávěr – zámková příruba. Odlučivost: 5 µm
|
20 m3/h 35 m3/h 40 m3/h 60 m3/h 130 m3/h 200 m3/h 210 m3/h 220 m3/h 250 m3/h 360 m3/h 480 m3/h 520 m3/h 620 m3/h 800 m3/h 1 000 m3/h 1 200 m3/h 1 600 m3/h 1 800 m3/h 2 000 m3/h 2 500 m3/h 2 800 m3/h 4 700m3/h
|
PN 16 PN 40 PN 63 PN 100 |
|
|
PFZF Plynový filtr PFZF je určen pro odlučování pevných částic ze suchého zemního plynu. Je určen pro STL typové regulační stanice plynárenské distribuční společnosti GasNet, s.r.o. Odlučivost: 5 µm |
300 m3/h 700 m3/h 1 500 m3/h |
PN 16 |
|
|

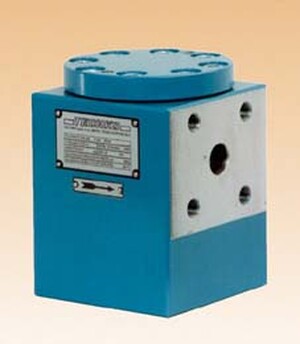

PFM Plynový filtr PFM je určen pro odlučování pevných částic ze suchého zemního plynu. Je určen pro farmářské regulační soupravy zemního plynu. Odlučivost: 5 µm |
10 m3/h |
PN 40, 100 |
|
|
PLYNOVÉ FILTRY DODÁVANÉ NA ZAKÁZKU |
FILTRY PRO ODLUČOVÁNÍ PEVNÝCH ČÁSTIC |
TYP |
TECHNICKÉ PARAMETRY |
ZÁKAZNÍK |
|

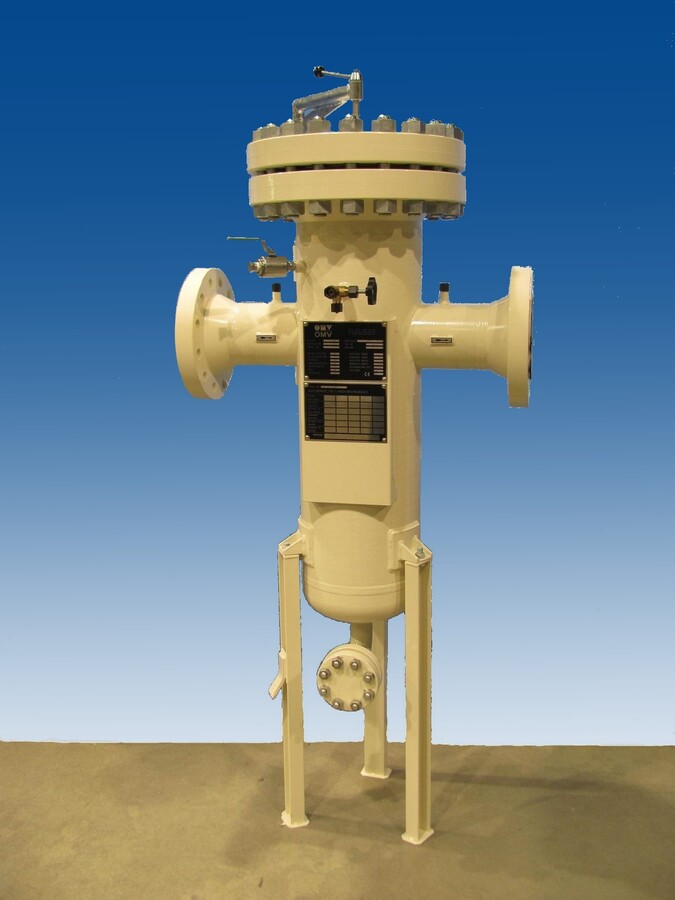

PFVP 30100 Je určen pro odlučování pevných částic ze suchého plynu. |
Pracovní tekutina: zemní plyn Maximální provozní tlak: 8,5 MPa Maximální průtok Qpmax: 1600 m3/h Frakční odlučivost: - 99,8% pro pevné částice ≥ 5,0 µm Vstupní/výstupní příruba: 6“ ANSI 600 RF |
Weiss Automations systeme GmbH Wien, Rakousko
Konečný uživatel: ÖMV, Rakousko |
|

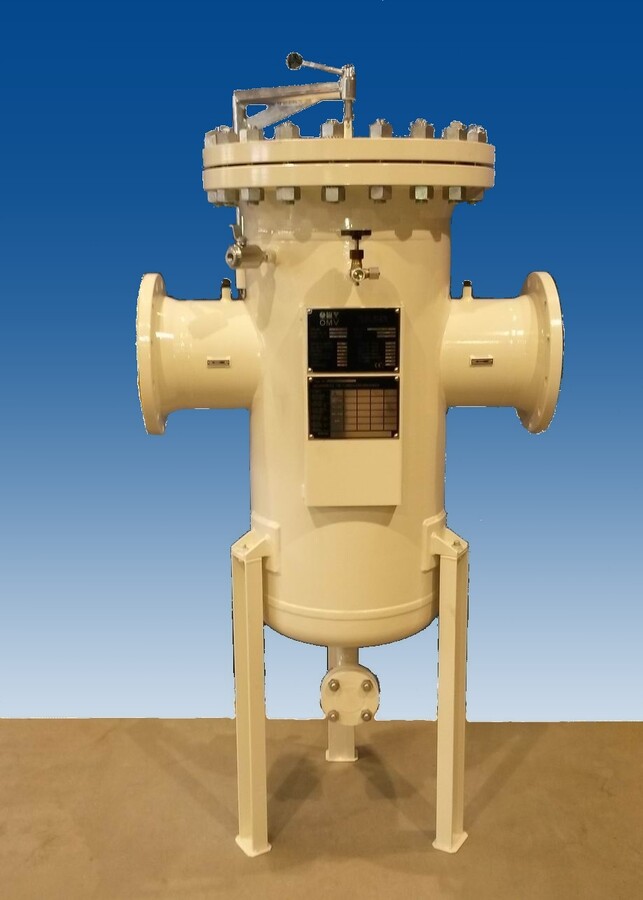

PFVP 3016 Je určen pro odlučování pevných částic ze suchého plynu. |
Pracovní tekutina: zemní plyn Maximální provozní tlak: 1,7 MPa Maximální průtok Qpmax: 3500 m3/h Frakční odlučivost: - 99,98% pro pevné částice ≥ 5,0 µm Vstupní/výstupní příruba: 10“ ANSI 150 RF |
Weiss Automations systeme GmbH Wien, Rakousko
Konečný uživatel: ÖMV, Rakousko |
|
PFZ 3806 Je určen pro odlučování pevných částic ze suchého plynu. |
Pracovní tekutina: zemní plyn Maximální provozní tlak: 0,6 MPa Maximální průtok Qpmax: 3800 m3/h Frakční odlučivost: - 98,0% pro pevné částice ≥ 5,0 µm Vstupní/výstupní příruba: DN 250 PN 6 |
ARMATURY GROUP, a.s. |
|
PFZ 3306 Je určen pro odlučování pevných částic ze suchého plynu. |
Pracovní tekutina: zemní plyn Maximální provozní tlak: 0,6 MPa Maximální průtok Qpmax: 3300 m3/h Frakční odlučivost: - 98,0% pro pevné částice ≥ 5,0 µm Vstupní/výstupní příruba: DN 250 PN 6 |
G.A.S., a.s. |
|
PFZL 880 Ležatý filtr pro zabudování do mobilního plynového kompresoru. Je určen pro odlučování pevných částic ze suchého plynu. |
Pracovní tekutina: zemní plyn Maximální provozní tlak: 10,0 MPa Maximální průtok Qpmax: 800 m3/h Frakční odlučivost: - 98,0% pro pevné částice ≥ 5,0 µm Vstupní/výstupní příruba: DN 100 PN 100 |
NET4GAS, s.r.o. Praha |
|

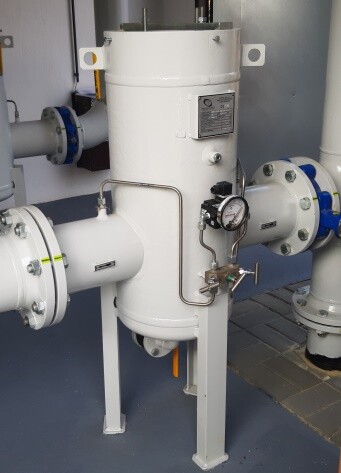

PFZ 863 Je určen pro odlučování pevných částic ze suchého plynu. |
Pracovní tekutina: zemní plyn Maximální provozní tlak: 6,3 MPa Maximální průtok Qpmax: 850 m3/h Frakční odlučivost: - 99,86% pro pevné částice ≥ 5,0 µm Minimální provozní teplota: -30°C Vstupní/výstupní příruba: DN 80 PN 63 |
PBS ENERGO a.s. Velká Bíteš |
|
PFN 2540 Je určen pro odlučování pevných částic ze suchého plynu. |
Pracovní tekutina: dusík Maximální provozní tlak: 4,0 MPa Maximální průtok Qpmax: 25 m3/h Frakční odlučivost: - 99,0% pro pevné částice ≥ 5,0 µm Vstupní/výstupní příruba: DN 25 PN 40 |
Hutira Slovakia s.r.o. Handlová, Slovensko |
|
FILTRY PRO ODLUČOVÁNÍ PEVNÝCH A KAPALNÝCH ČÁSTIC S KOALESCENČNÍ FILTRAČNÍ VLOŽKOU |

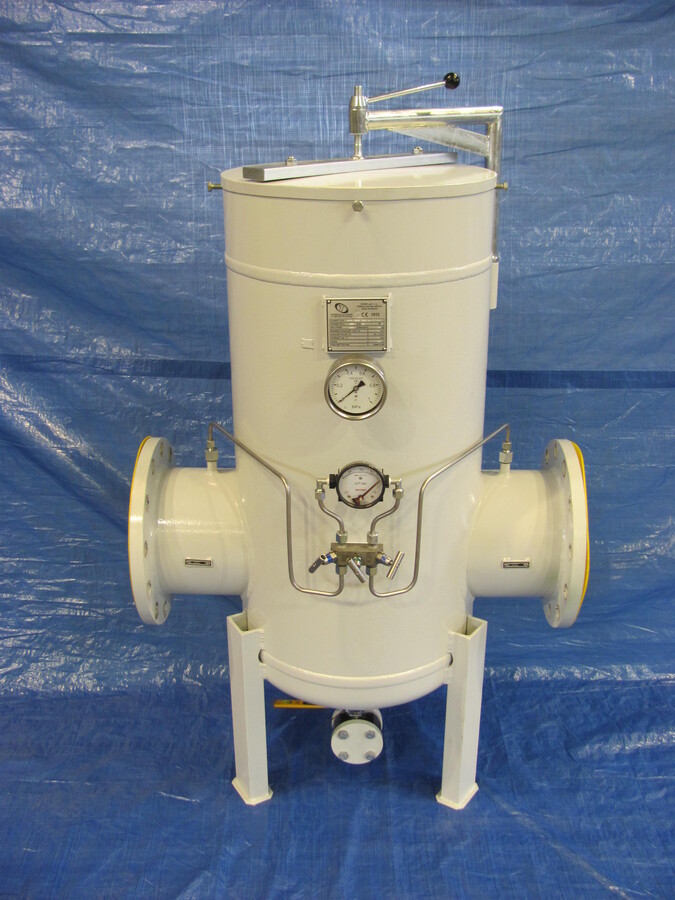

PFZK 2263 Plynový filtr PFZK je určen pro odlučování pevných a kapalných částic ze znečištěného mokrého zemního plynu. Jako víko je osazen rychlouzávěr – zámková příruba. |
Pracovní tekutina: zemní plyn Maximální provozní tlak: 6,3 MPa Maximální průtok Qpmax: 2200 m3/h Frakční odlučivost: - 98,9% pro pevné částice ≥ 1,0 µm - 98,6% pro kapalné částice ≥ 1,0 µm Vstupní/výstupní příruba: DN 200 PN 63 |
|
|

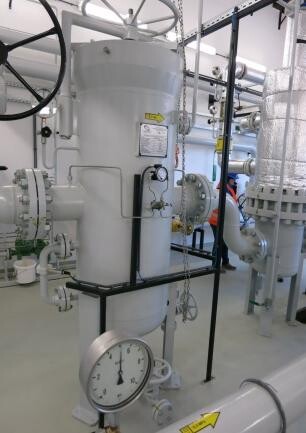

PFZK 840 Plynový filtr PFZK je určen pro odlučování pevných a kapalných částic ze silně znečištěného mokrého zemního plynu. Jako víko je osazen rychlouzávěr – zámková příruba. |
Pracovní tekutina: zemní plyn Maximální provozní tlak: 4,0 MPa Maximální průtok Qpmax: 800 m3/h Frakční odlučivost: - 98,9% pro pevné částice ≥ 1,0 µm - 98,6% pro kapalné částice ≥ 1,0 µm Vstupní/výstupní příruba: DN 150 PN 40 |
|
|
PFZK 140 Je určen pro odlučování pevných a kapalných částic z mokrého mírně znečištěného plynu. |
Pracovní tekutina: zemní plyn Maximální provozní tlak: 4,0 MPa Maximální průtok Qpmax: 110 m3/h Frakční odlučivost: - 98,9% pro pevné částice ≥ 1,0 µm - 98,6% pro kapalné částice ≥ 1,0 µm Vstupní/výstupní příruba: DN 50 PN 40 |
MND a.s. Hodonín |
|
PFZK 163 Je určen pro odlučování pevných a kapalných částic z mokrého mírně znečištěného plynu. |
Pracovní tekutina: zemní plyn Maximální provozní tlak: 6,3 MPa Maximální průtok Qpmax: 36 m3/h Frakční odlučivost: - 99,999% pro pevné částice ≥ 1,0 µm - 99,999% pro kapalné částice ≥ 1,0 µm Vstupní/výstupní příruba: DN 25 PN 100 |
NET4GAS, a.s. |
|
PFZK 1100 Je určen pro odlučování pevných a kapalných částic z mokrého mírně znečištěného plynu. |
Pracovní tekutina: zemní plyn Maximální provozní tlak: 8,0 MPa Maximální průtok Qpmax: 110 m3/h Frakční odlučivost: - 99,98% pro pevné částice ≥ 1,0 µm - 99,3% pro kapalné částice ≥ 1,0 µm Vstupní/výstupní příruba: 2“ ANSI 600 RF |
NET4GAS, a.s. |
|

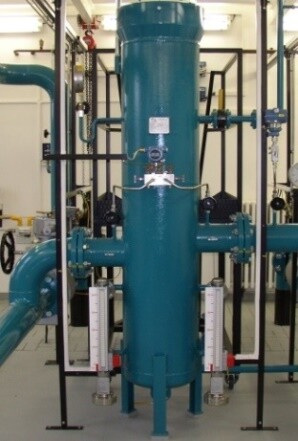

PFZK 2500 Plynový filtr PFZK je určen pro odlučování pevných a kapalných částic ze znečištěného mokrého zemního plynu. Jako víko je osazen rychlouzávěr – zámková příruba. |
Pracovní tekutina: zemní plyn Maximální provozní tlak: 6,3 MPa Maximální průtok Qpmax: 2500 m3/h Frakční odlučivost: - 98,9% pro pevné částice ≥ 1,0 µm - 98,6% pro kapalné částice ≥ 1,0 µm Vstupní/výstupní příruba: 8“ ANSI 600 RF |
NET4GAS, a.s. |
|
