Návarek přímý s vnitřním závitem - NPV

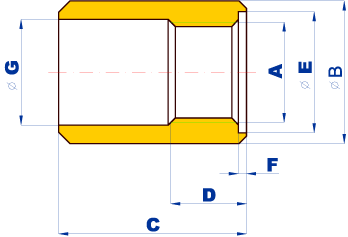

TYP	A	f B	C	D	f E	F	G	TĚSNĚNÍ Cu
NPVM 20	M20x1,5	28	30, 50, 70	15	24,5	0,8	20,5	24 x 20 x 1,5
NPVM 27	M27x2	35	35, 50, 70	20	32,5	1,2	27,5	32 x 27 x 2
NPVXM 27	M27x2	40	35, 50, 70	20	32,5	1,2	27,5	32 x 27 x 2
NPVG 34	G 3/4"	35	35, 50, 70	20	32,5	1,2	27,5	32 x 27 x 2
NPVXG 34	G 3/4"	40	35, 50, 70	20	32,5	1,2	27,5	32 x 27 x 2
Použití:	Pro montáž jímky ukazovacího teploměru, teplotního čidla přepočítávače, tlakového vývodu pro registrační přístroj tlaku nebo převodník tlaku.
Pracovní teplota:	- 20 až + 150 °C
Materiál:	Uhlíková nelegovaná ocel
Provedení:	Bez povrchové úpravy
Příklad objednávky:	NÁVAREK NPVM 27.1 - délka C (.0 - bez těsnění, .1 - s těsněním) Návarek přímý NPV s vnitřní závitem M 27x2 včetně těsnění, délky C = 50 mm.
Poznámka:	Po dohodě možno dodat návarky jiné délky nebo inspekční certifikát 3.1B dle ČSN EN 10204.

NÁVAREK NPVM, NPVG: (mat 11 353.1; P 265 GH)
Pracovní tlak:
PN 40 Pro vevaření jako osamělé hrdlo do trubky dle ČSN 42 5715,
tloušťky stěny dle ČSN 13 1030 pro korozní přídavek trubky i návarku 1,5 mm.

VÝPOČET PROVEDEN DLE ČSN 69 0010.VE VŠECH OSTATNÍCH PŘÍPADECH JE NUTNO
PODROBIT UZEL VÝPOČTU NA VYZTUŽENÍ DLE ČSN 69 0010 NEBO JINÉHO POŽADOVANÉHO PŘEDPISU.

NÁVAREK NPVXM, NPVXG: (mat. 11 523.1)
Pracovní tlak:
PN 63 Pro vevaření jako osamělé hrdlo do trubky dle ČSN 42 5715,
tloušťky stěny dle ČSN 13 1030 pro korozní přídavek trubky i návarku 1,5 mm.

VÝPOČET PROVEDEN DLE ČSN 69 0010.VE VŠECH OSTATNÍCH PŘÍPADECH JE NUTNO
PODROBIT UZEL VÝPOČTU NA VYZTUŽENÍ DLE ČSN 69 0010 NEBO JINÉHO POŽADOVANÉHO PŘEDPISU.
