Instalace návarků do potrubí a jejich využití pro snímání tlaku
Oblast snímání tlaku:
Turbínové plynoměry: od 6 DN před plynoměrem do 5 DN
Rotační plynoměry: od 2 DN před plynoměrem do 4 DN

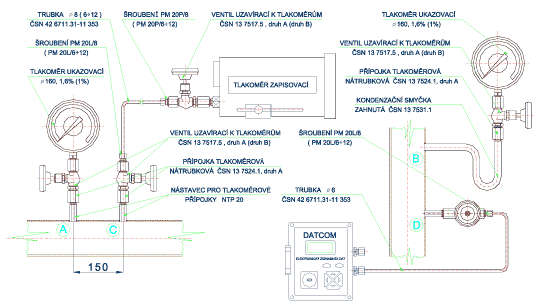

Použití návarků:
A, B - připojení ukazovacího tlakoměru
C, D - připojení registračního tlakoměru,
přepočítávačů množství plynu, snímačů tlaku atd.
Připojení registračního tlakoměru ve stejné místnosti nebo do 5m délky impulsního potrubí ( D ):
- nástavec NTP 20, na který je našroubován ventil uzavírací k tlakoměrům ČSN 13 7517.5 druh A
(druh B) prostřednictvím přechodky tlakoměrové nátrubkové (součást ventilu uzavíracího k tlakoměrům), šroubení PM 20L/8 - trubka f 8mm ČSN 42 6711.31 příslušné délky
- šroubení PM 20P/8 našroubovat na registrační tlakoměr
Připojení registračního tlakoměru mimo místnost nebo nad 5m délky impulsního potrubí ( C ):
- nástavec NTP 20, na který je našroubován ventil uzavírací k tlakoměrům ČSN 13 7517.5 druh A
(druh B) prostřednictvím přechodky tlakoměrové nátrubkové (součást ventilu uzavíracího k tlakoměrům), šroubení PM 20L/8 - trubka f 8mm ČSN 42 6711.31 příslušné délky
- šroubení PM 20P/8, ventil uzavírací k tlakoměrům ČSN 13 7517.5 druh A (druh B) našroubovat
na registrační tlakoměr prostřednictvím přechodky tlakoměrové nátrubkové (součást ventilu uzavíracího k tlakoměrům)

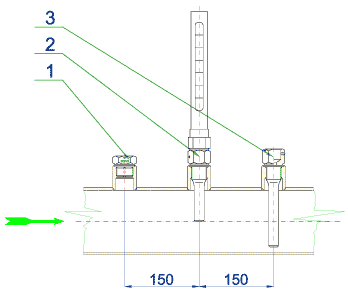

Instalace přímých návarků do horizontálního potrubí pro snímání teploty
Poznámka 1:
návarek NPVM 20.1 + závitová zátka ZZM 20.0
návarek NPVM 27.1 + závitová zátka ZZM 27.0
návarek NPVG 34.1 + závitová zátka ZZG 34.0
Poznámka 2:
návarek NPVM 27.1 + teploměrová jímka TJS M + technický teploměr - 30 až + 50 °C
Poznámka 3:
návarek NPVM 20.1 + jímka přepočítávače PJS
návarek NPVM 27.1 + jímka přepočítávače PRJS M
návarek NPVG 34.1 + jímka přepočítávače PRJS G
návarek NPVM 27.1 + jímka reg. teploměru RJS
návarek NPVM 20.1 + jímka snímače TJSP

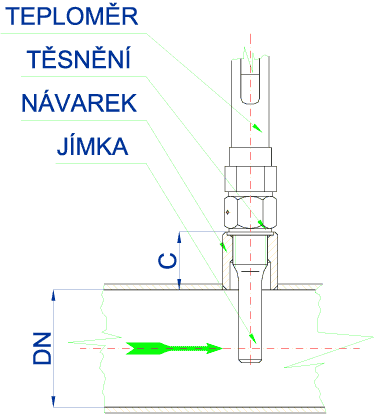

Délky použitých návarků "C" odpovídají jmenovité světlosti DN a velikosti použité jímky viz. tabulka 1:
DN (mm) | Návarek | Délka C (mm) | Jímka | Zátka |
50 | NPVM 20 | 30 | - | ZZM 20 |
NPVM 20 | 50 | - | ZZM 20 | |
NPVM 27 | 35 | - | ZZM 27 | |
NPVM 27 | 50 | TJS M100 | ZZM 27 | |
NPVM 27 | 70 | TJS M100, TJS M125 | ZZM 27 | |
NPVG 34 | 35 | - | ZZG 34 | |
NPVG 34 | 50 | TJS G100 | ZZG 34 | |
NPVG 34 | 70 | TJS G100, TJS G125 | ZZG 34 | |
80 | NPVM 20 | 30 | - | ZZM 20 |
NPVM 20 | 50 | PJS 01, PJS 02 | ZZM 20 | |
NPVM 27 | 35 | TJS M100 | ZZM 27 | |
NPVM 27 | 50 | TJS M100, TJS M125, PRJS M03 | ZZM 27 | |
NPVM 27 | 70 | TJS M125, RJS 125, PRJS M03, PRJS M04 | ZZM 27 | |
NPVG 34 | 35 | TJS G100 | ZZG 34 | |
NPVG 34 | 50 | TJS G100, TJS G125, PRJS G01 | ZZG 34 | |
NPVG 34 | 70 | TJS G125, PRJS G01, PRJS G02 | ZZG 34 | |
100 | NPVM 20 | 30 | PJS 01 | ZZM 20 |
NPVM 20 | 50 | PJS 01, PJS 02, TJSP 160 | ZZM 20 | |
NPVM 27 | 35 | TJS M100, TJS M125, PRJS M03 | ZZM 27 | |
NPVM 27 | 50 | TJS M100, TJS M125, RJS 125, PRJS M03, PRJS M04 | ZZM 27 | |
NPVM 27 | 70 | TJS M125, TJS M160, RJS 125, PRJS M03, PRJS M04 | ZZM 27 | |
NPVG 34 | 35 | TJS G100, TJS G125, PRJS M03 | ZZG 34 | |
NPVG 34 | 50 | TJS G100, TJS G125, PRJS G01, PRJS G02 | ZZG 34 | |
NPVG 34 | 70 | TJS G125, TJS G160, PRJS G01, PRJS G02 | ZZG 34 | |
150 | NPVM 20 | 30 | PJS 01, PJS 02, TJSP 160 | ZZM 20 |
NPVM 20 | 50 | PJS 01, PJS 02, TJSP 160 | ZZM 20 | |
NPVM 27 | 35 | TJS M100 až TJS M160, RJS 125, RJS 160, PRJS M03, 04 | ZZM 27 | |
NPVM 27 | 50 | TJS M100 až TJS M160, RJS 125, RJS 160, PRJS M03, 04 | ZZM 27 | |
NPVM 27 | 70 | TJS M125, TJS M160, RJS 125 až RJS 200, PRJS M03, 04 | ZZM 27 | |
NPVG 34 | 35 | TJS G100 až TJS G160, PRJS G01, PRJS G02 | ZZG 34 | |
NPVG 34 | 50 | TJS G100 až TJS G160, PRJS G01, PRJS G02 | ZZG 34 | |
NPVG 34 | 70 | TJS G125, TJS G160, PRJS G01, PRJS G02 | ZZG 34 | |
V případě instalace šikmých návarků do horizontálního potrubí, musí jímky směřovat proti směru proudění plynu! Pro tento případ platí tabulka 2. (viz dále)

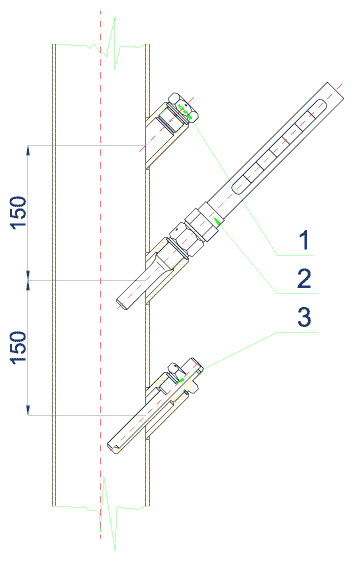

Instalace šikmých návarků do vertikálního potrubí pro snímání teploty
Poznámka 1:
návarek NSM 20.1 + závitová zátka ZZM 20.0
návarek NSM 27.1 + závitová zátka ZZM 27.0
návarek NSG 34.1 + závitová zátka ZZG 34.0
Poznámka 2:
návarek NSM 27.1 + teploměrová jímka TJS M
+ technický teploměr - 30 až + 50 °C
Poznámka 3:
návarek NSM 20.1 + jímka přepočítávače PJS
návarek NSM 27.1 + jímka přepočítávače PRJS M
návarek NSG 34.1 + jímka přepočítávače PRJS G
návarek NSM 27.1 + jímka reg. teploměru RJS
návarek NSM 20.1 + jímka snímače TJSP

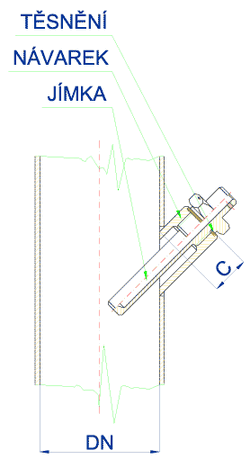

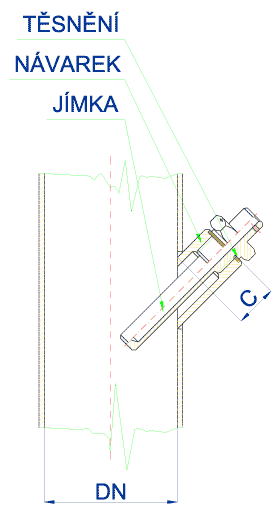

Délky použitých návarků "C" odpovídají jmenovité světlosti DN a velikosti použité jímky viz tabulka 2:
DN (mm) | Návarek | Délka C (mm) | Jímka | Zátka |
50 | NSM 20 | 25 | - | ZZM 20 |
NSM 20 | 50 | PJS 01, PJS 02, | ZZM 20 | |
NSM 27 | 35 | TJS M100 | ZZM 27 | |
NSM 27 | 50 | TJS M125 | ZZM 27 | |
NSM 27 | 70 | RJS 125 | ZZM 27 | |
NSG 34 | 35 | TJS G100 | ZZG 34 | |
NSG 34 | 50 | TJS G125 | ZZG 34 | |
NSG 34 | 70 | – | ZZG 34 | |
80 | NSM 20 | 25 | PJS 01, PJS 02 | ZZM 20 |
NSM 20 | 50 | PJS 01, PJS 02, TJSP 160 | ZZM 20 | |
NSM 27 | 35 | TJS M100, TJS M125, PRJS M03, PRJS M04 | ZZM 27 | |
NSM 27 | 50 | TJS M125, TJS M160, RJS 125, PRJS M03, PRJS M04 | ZZM 27 | |
NSM 27 | 70 | TJS M160, RJS 125, RJS 160, PRJS M03, PRJS M04 | ZZM 27 | |
NSG 34 | 35 | TJS G100, TJS G125, PRJS G01, PRJS G02 | ZZG 34 | |
NSG 34 | 50 | TJS G125, TJS G160, PRJS G01, PRJS G02 | ZZG 34 | |
NSG 34 | 70 | TJS G160, PRJS G01, PRJS G02 | ZZG 34 | |
100 | NSM 20 | 25 | PJS 01, PJS 02, TJSP 160 | ZZM 20 |
NSM 20 | 50 | PJS 01, PJS 02, TJSP 160 | ZZM 20 | |
NSM 27 | 35 | TJS M100 až TJS M160, RJS 125, PRJS M03, PRJS M04 | ZZM 27 | |
NSM 27 | 50 | TJS M125, TJS M160, RJS 125, RJS 160, PRJS M03, PRJS M04 | ZZM 27 | |
NSM 27 | 70 | TJS M160, RJS 125, RJS 160, PRJS M04 | ZZM 27 | |
NSG 34 | 35 | TJS G100 až TJS G160, PRJS G01, PRJS G02 | ZZG 34 | |
NSG 34 | 50 | TJS G125, TJS G160, PRJS G01, PRJS G02 | ZZG 34 | |
NSG 34 | 70 | TJS G160, PRJS G02 | ZZG 34 | |
150 | NSM 20 | 25 | PJS 01, PJS 02, TJSP 160, TJSP 250 | ZZM 20 |
NSM 20 | 50 | PJS 01, PJS 02, TJSP 160, TJSP 250 | ZZM 20 | |
NSM 27 | 35 | TJS M100 až TJS M160, RJS 125 až RJS 200, PRJS M03, PRJS M04 | ZZM 27 | |
NSM 27 | 50 | TJS M125, TJS M160, RJS 125 až RJS 200, PRJS M03, PRJS M04 | ZZM 27 | |
NSM 27 | 70 | TJS M160, RJS 160 až RJS 200, PRJS M04 | ZZM 27 | |
NSG 34 | 35 | TJS G100 až TJS G160, PRJS G01, PRJS G02 | ZZG 34 | |
NSG 34 | 50 | TJS G125, TJS G160, PRJS G01, PRJS G02 | ZZG 34 | |
NSG 34 | 70 | TJS G160, PRJS G02 | ZZG 34 |

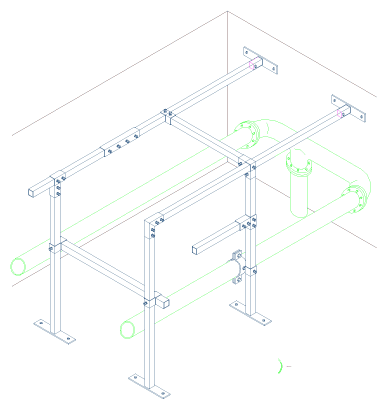

PŘÍKLAD POUŽITÍ STAVEBNICOVÉHO SYSTÉMU Z TENKOSTĚNNÝCH PROFILŮ PRO VEDENÍ KABELOVÝCH TRAS, UCHYCENÍ PŘEPOČÍTÁVAČŮ MNOŽSTVÍ PLYNU, ZÁZNAMNÍKŮ DAT, TLAKOVÝCH SNÍMAČŮ atd.
